Сердечник TDK B64290L0668X038 — тороидальный ферритовый сердечник из материала T38 серии B64290 производства TDK-EPCOS. Форма тора замыкает магнитный поток внутри сердечника и уменьшает поля рассеяния. Размеры: наружный диаметр 38,1 мм, внутренний 19,05 мм, высота 12,7 мм, что в дюймах составляет 1,500 × 0,750 × 0,500.
Индуктивность на виток в квадрате (AL) составляет 17600 нГн с допуском ±25 %. Материал T38 относится к высокопроницаемым ферритам, поэтому такой сердечник даёт большую индуктивность при небольшом числе витков и подходит для дросселей помехоподавления и трансформаторов. Количество витков и итоговую индуктивность намотки рассчитывают исходя из этого значения.

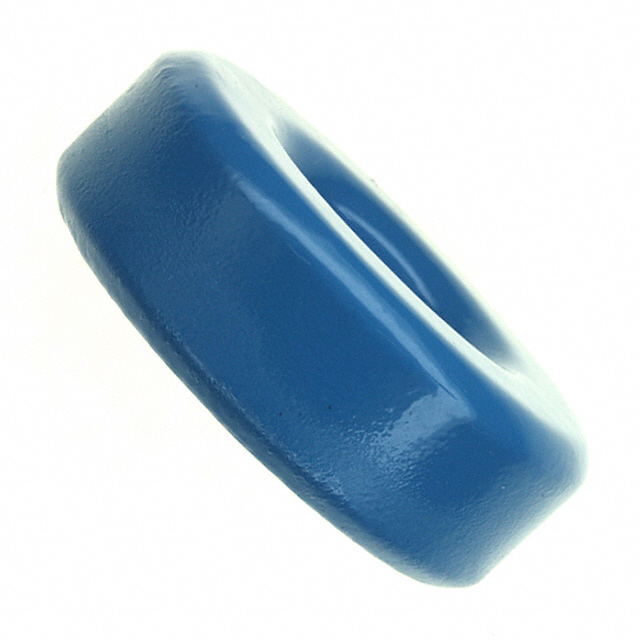

Сердечник покрыт синим эпоксидным слоем толщиной менее 0,4 мм. Покрытие изолирует обмотку от феррита и защищает кромки сердечника от сколов при намотке. Напряжение пробоя покрытия — выше 2,0 кВ. Заявлена высокая механическая прочность; для сердечника есть сертификат UL (файлы E194412 и E257941). Длительно сердечник выдерживает примерно 130 °C, кратковременно — примерно 180 °C.
Ограничения: феррит хрупкий, на нём не следует прилагать сильное усилие, особенно при креплении. Допуск индуктивности ±25 % нужно учитывать при расчёте фильтров, где важна точность частоты. Сердечник не содержит обмотки и каркаса — намотку выполняет заказчик, а допустимый ток и насыщение определяются сечением провода, числом витков и режимом работы. Для условий выше указанных температур позиция не подходит.
Основные характеристики
Тороидальный сердечник из материала T38, 38,1 × 19,05 × 12,7 мм, индуктивность 17600 нГн ±25 %, эпоксидное покрытие, пробой выше 2,0 кВ.
Где применяется
- Импульсные источники питания: входные и выходные дроссели, подавление помех на преобразователях.
- Силовая электроника: синфазные дроссели для фильтров на входе устройств.
- Трансформаторы малой мощности: намотка на тороид с малыми полями рассеяния.
- Подавление помех в кабелях: ферритовое кольцо в линиях питания и сигнальных линиях.
