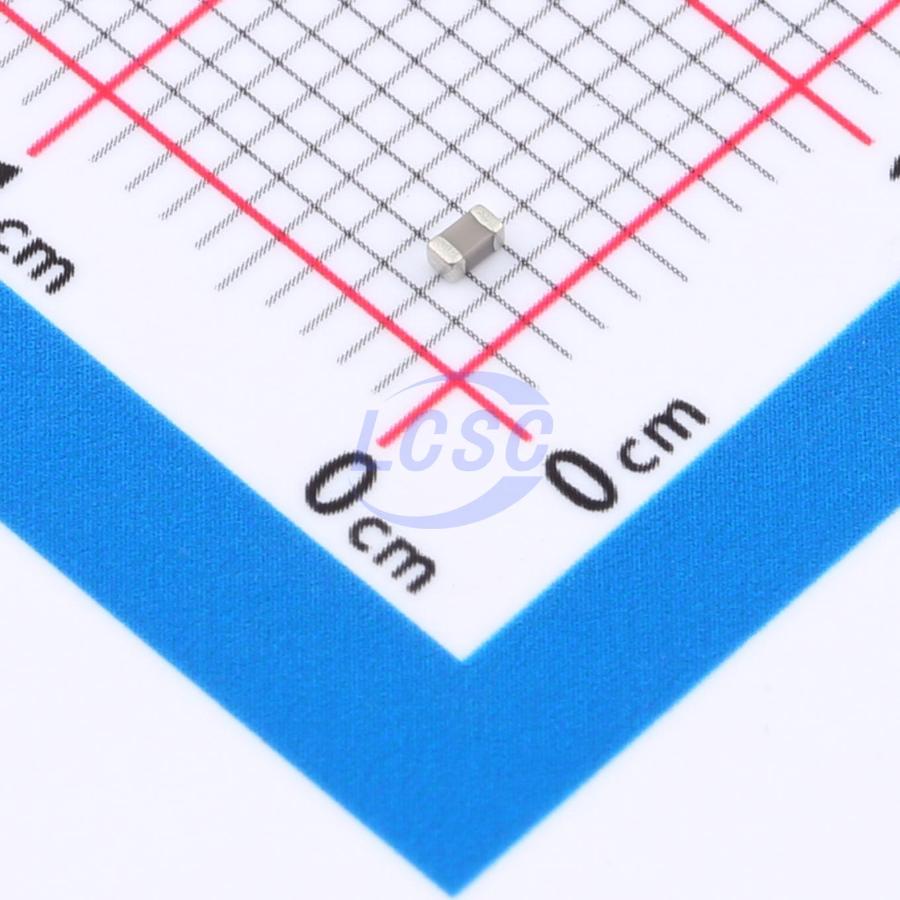

Конденсатор Samsung CL10C102JB8NNNC — керамический чип-конденсатор для поверхностного монтажа номинальной ёмкостью 1000 пФ (маркировка 102) на напряжение 50 В постоянного тока, выполненный в типоразмере 0603. Диэлектрик класса C0G (NP0) даёт практически линейную зависимость ёмкости от температуры и приложенного напряжения, поэтому конденсатор сохраняет заявленный номинал в широком диапазоне условий эксплуатации.
Допуск по ёмкости — ±5%, температурный коэффициент — 0±30 ppm/°C, что типично для группы NP0 и обеспечивает повторяемость параметров от партии к партии. Корпус имеет размеры 1,6×0,8×0,8 мм, выводы выполнены по схеме никель/медь/олово и рассчитаны на пайку как бессвинцовым, так и оловянно-свинцовым припоем.
Конденсатор выдерживает испытательное напряжение 150 В — трёхкратный запас относительно номинального рабочего напряжения 50 В, сопротивление изоляции — не менее 10 000 МОм. Рабочий диапазон температур — от -55 до +125°C, что позволяет использовать компонент как в бытовой, так и в промышленной аппаратуре без дополнительных мер по термостатированию платы.
Основные характеристики
- Серия: CL
- Ёмкость: 1000 пФ
- Допуск по ёмкости: ±5%
- Номинальное напряжение: 50 В (постоянного тока)
- Диэлектрик: C0G (NP0)
- Температурный коэффициент: 0±30 ppm/°C
- Корпус: типоразмер 0603, габариты 1,6×0,8×0,8 мм
- Материал выводов: никель/медь/олово
- Испытательное напряжение: 150 В
- Сопротивление изоляции: не менее 10 000 МОм
- Диапазон рабочих температур: от -55 до +125°C
- Монтаж: поверхностный
Где применяется
- Фильтры и цепи синхронизации: стабильная ёмкость на высоких частотах для точных RC- и LC-цепей
- Промышленная автоматика: платы с широким диапазоном рабочих температур
- Развязка по питанию: блокировочный конденсатор рядом с логическими микросхемами
- Обслуживание и ремонт плат: замена конденсаторов того же номинала и корпуса при ремонте электроники
