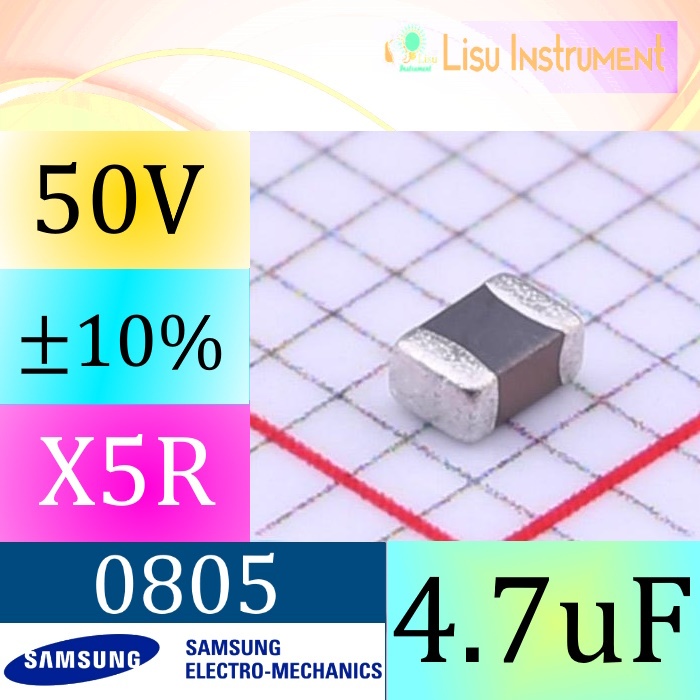

Конденсатор Samsung CL21A475KBQNNNE — многослойный керамический конденсатор в корпусе 0805 для поверхностного монтажа. Компонент выполнен на основе керамического диэлектрика типа X5R, обеспечивающего стабильные электрические характеристики в широком температурном диапазоне. Номинальная ёмкость — 4.7 мкФ с допуском ±10%, что позволяет использовать конденсатор в фильтрующих, развязывающих и других цепях, где требуется значительная ёмкость в компактном исполнении.
Номинальное напряжение работы составляет 50 В. Конденсатор способен выдерживать диэлектрическую прочность в 250% от номинального напряжения в течение 1–5 секунд, что обеспечивает запас при кратковременных перенапряжениях. Сопротивление изоляции не менее 10 ГОм или 500 МОм·мкФ, что гарантирует минимальные токи утечки в режиме хранения и эксплуатации. Тангенс угла диэлектрических потерь не превышает 0.05, указывая на низкий уровень генерируемых потерь при работе конденсатора на высоких частотах.
Диапазон рабочих температур от −55 °C до +85 °C ограничивает применение конденсатора средними и невысокими температурными условиями, что типично для бытовой и легкой промышленной электроники. Компактные габариты корпуса 2.0 × 1.25 × 0.5 мм обеспечивают минимальное место на печатной плате. Конденсатор поставляется на катушке с высокой надёжностью паяного соединения благодаря чистому оловянному покрытию (Pb Free) и процессу припоя SnAg3.0Cu0.5 при 245±5 °C.
Основные характеристики
Многослойный керамический конденсатор 4.7 мкФ 50 В на диэлектрике X5R в миниатюрном корпусе 0805 с допуском ±10%. Низкие потери (tgδ не более 0.05) и высокое сопротивление изоляции обеспечивают надёжность в цепях развязки питания и фильтрации.
Где применяется
- Развязывающие фильтры источников питания: используется для подавления высокочастотных помех в цепях питания интегральных схем и микроконтроллеров
- Аналоговые фильтры и схемы кондиционирования сигнала: применяется в активных фильтрах, интеграторах и прочих схемах, где требуется значительная ёмкость
- Импульсные стабилизаторы и преобразователи напряжения: встречается в выходных и входных LC-фильтрах импульсных источников питания
- Потребительская электроника: используется в различных устройствах, требующих развязки по переменной составляющей или накопления энергии в фильтрующих цепях
