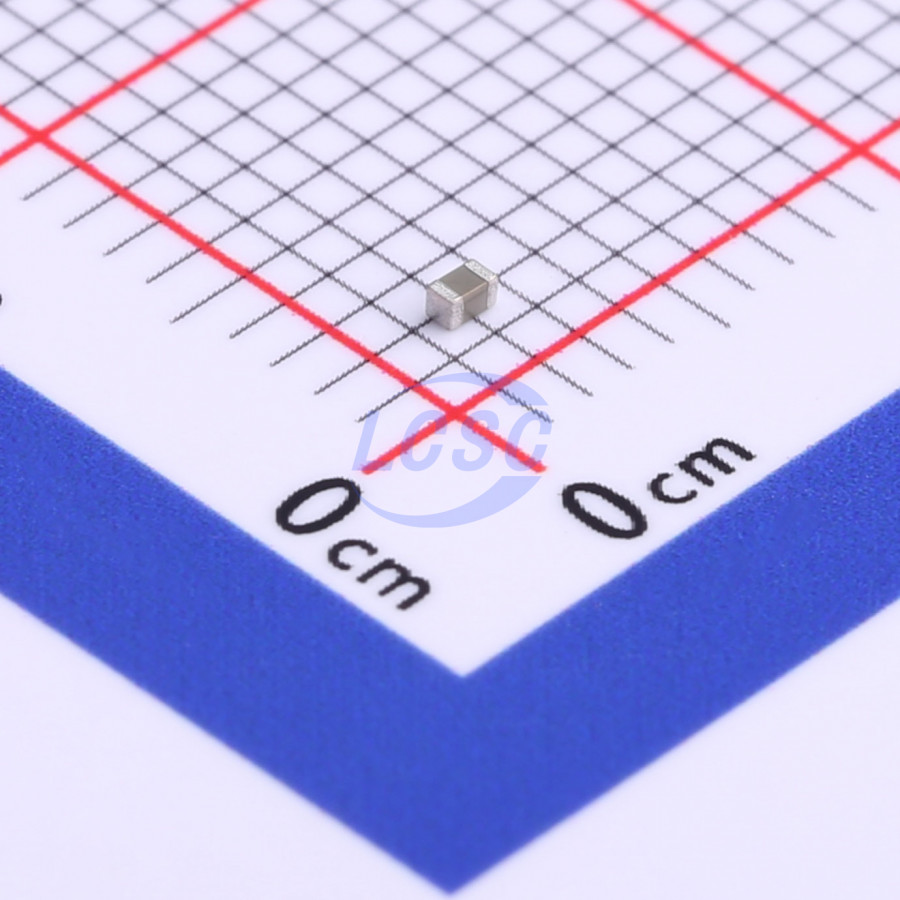

Конденсатор Samsung CL05A106MP5NUNC — керамический конденсатор ёмкостью 10 мкФ при напряжении 10 В в корпусе 0402 (1.0 × 0.5 × 0.5 мм) — одном из наиболее компактных типоразмеров. Диэлектрик X5R сохраняет ёмкость в пределах ±15 % при работе от −55 до +85°C, что делает конденсатор подходящим для фильтрации питания в широком температурном диапазоне. Допуск на ёмкость ±20 % требует проверки при критичных расчётах.
Конденсатор выдерживает испытательное напряжение в 250 % от номинального в течение 1–5 секунд, что подтверждает качество диэлектрика. Сопротивление изоляции не менее 10 ГОм или 100 МОм·мкФ, в зависимости от того, какое значение меньше — при 10 мкФ это составит минимум 100 МОм. Тангенс угла потерь не превышает 0.05, что обеспечивает низкие потери при переменных сигналах.
Миниатюрный размер 0402 позволяет разместить конденсатор непосредственно на выводах питания микросхем, минимизируя индуктивность проводников и максимизируя эффективность фильтрации высокочастотных помех. Выводы покрыты никелем и оловом, что обеспечивает надёжное смачивание припоем при стандартных профилях пайки.
Основные характеристики
Керамический конденсатор, 10 мкФ, 10 В, диэлектрик X5R, допуск ±20 %, стабильность ±15 % в диапазоне −55…+85°C, корпус 0402 (1.0 × 0.5 мм), минимальный размер для стандартных SMD компонентов.
Где применяется
- Развязка питания микроконтроллеров и операционных усилителей: подавление высокочастотных помех непосредственно на выводах микросхем
- Фильтрация сигналов датчиков: сглаживание и развязка аналоговых входов в измерительных цепях
- Буферизация питания логических микросхем: кратковременное питание пиковых нагрузок
- Высокочастотные цепи: развязка питания в устройствах с частотой коммутации свыше 10 МГц
Специалисты компании помогут выбрать конденсатор с учётом требуемой ёмкости, номинального напряжения и диапазона рабочих температур. Если размер 0402 слишком мал для производства или требуется другая ёмкость, компания предложит увеличенный размер 0603 или 0805. Заявку отправьте на micro@tkasiatorg.ru.
