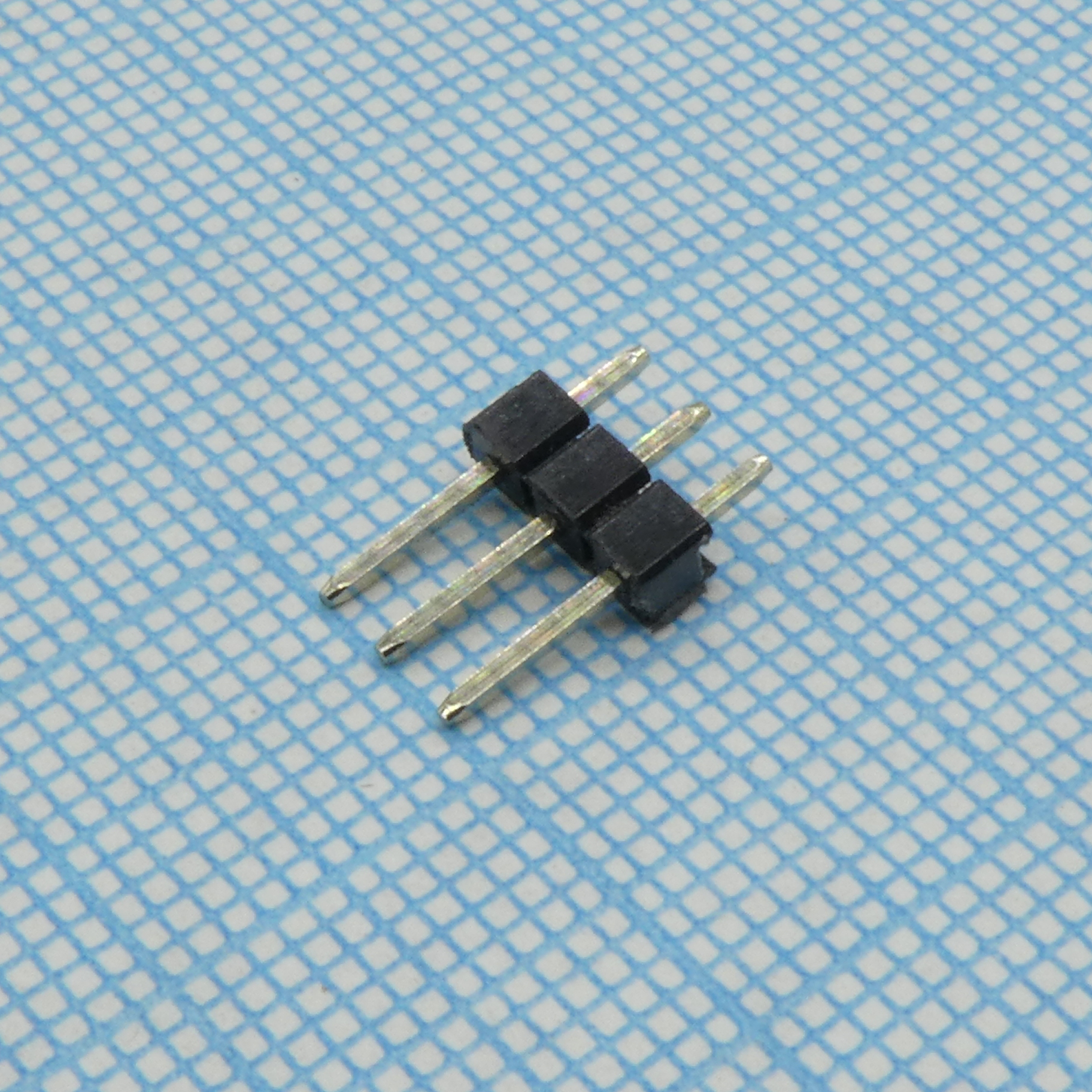

Вилка KLS Electronic KLS1-207-1-03-S — прямая однорядная штыревая вилка для установки на плату. В ней три контакта (1×3) с шагом 2,54 мм, это стандартная сетка для макетных плат и большинства штыревых разъёмов. Монтаж выводной, то есть пайка в отверстия платы.
Контакты выполнены из медного сплава с покрытием флэш-золотом. Номинальный ток — 3 А на контакт, сопротивление контакта не превышает 20 мОм. Корпус изготовлен из PBT или нейлона 6T, изолятор — полиэстер класса горючести UL 94 V-0. Сопротивление изоляции — не менее 1000 МОм, электрическая прочность изоляции — 1000 В переменного тока. Рабочий диапазон температур — от −40 до +105 °C.
Исполнение с тремя контактами подходит для небольших разъёмных связей: питание плюс сигнал, подключение датчика, выносной индикатор. Если нужно другое число полюсов, потребуется другой артикул этой линейки, так как позиция имеет фиксированное число контактов. Ограничение по току в 3 А относится к каждому контакту, и его нужно сверять с реальной нагрузкой цепи. Это открытая вилка без кожуха и без фиксатора, поэтому от неправильной ориентации ответной части и от выпадения защита должна быть заложена в конструкции изделия.
Вилка рассчитана на сопряжение с ответными розетками того же шага 2,54 мм, например с розеточной частью на кабеле или на второй плате.
Основные характеристики
Вилка 1×3, шаг 2,54 мм, прямая, выводной монтаж, ток 3 А на контакт, сопротивление контакта до 20 мОм, температура от −40 до +105 °C.
Где применяется
- Блоки питания: разъёмные подключения низковольтных цепей и выходов на плате.
- Контроллеры: вывод интерфейсов, питания датчиков и перемычек настройки.
- Измерительные приборы: съёмные связи между платами и модулями внутри корпуса.
- Макетирование и наладка: контрольные гребёнки на сетке 2,54 мм, к которым подключают щупы и перемычки.
