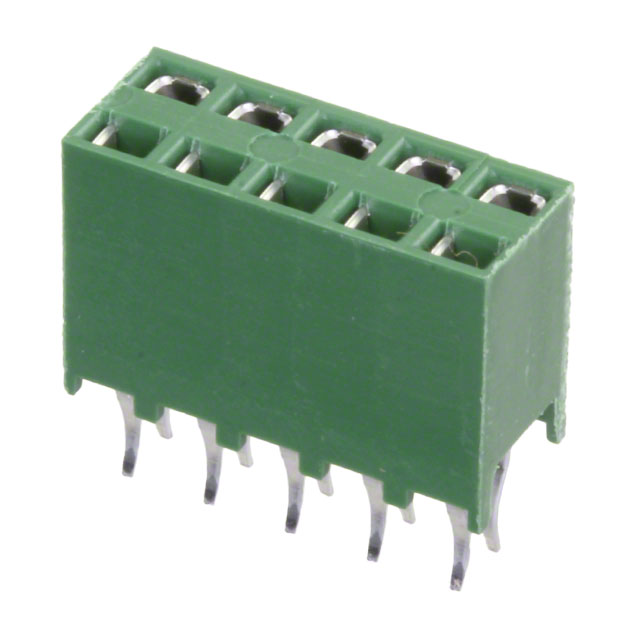

TE Connectivity 215309-5 — межплатная розетка серии HV100 с пятью контактами и шагом 2,54 мм. Исполнение вертикальное, монтаж выводной, высота корпуса — 8,5 мм, длина — 12,70 мм (число контактов, умноженное на 2,54 мм).
Корпус сделан из зелёного стеклонаполненного полиэфира с классом горючести UL 94 V-0, контакты — из фосфористой бронзы. Покрытие контактной зоны — золото толщиной 0,8 мкм по подслою никеля 1,3 мкм, выводы для пайки покрыты оловом толщиной не менее 2,5 мкм. Позиция соответствует требованиям RoHS.
Розетка рассчитана на штыри сечением 0,63 мм, квадратные или круглые. Отверстия в плате делаются с шагом 2,54 ± 0,08 мм. Номинальный ток контакта — 2,2 А, диапазон рабочих температур — от −55 до +125 °C.
Ограничения связаны с размером ответных штырей: другой размер или шаг не подойдёт. Ток 2,2 А указан на контакт, и для силовых цепей этого может не хватить.
Длина корпуса вычисляется по формуле N × 2,54 мм, поэтому в других вариантах серии она меняется пропорционально числу контактов. Серия описана производителем как межплатные соединители, а данная розетка относится к вертикальному типу. Выводы для пайки изогнуты, что удерживает розетку в плате до пайки.
Основные характеристики
Пять контактов, шаг 2,54 мм, высота 8,5 мм, ток 2,2 А, температуры от −55 до +125 °C.
Где применяется
- Соединение плат между собой: вертикальная розетка для штыревой планки с шагом 2,54 мм.
- Сменные модули: розетка позволяет снимать и устанавливать плату без перепайки.
- Цепи малого тока: золочёные контакты с номинальным током 2,2 А.
- Оборудование с расширенным температурным диапазоном: допускается работа от −55 до +125 °C.
