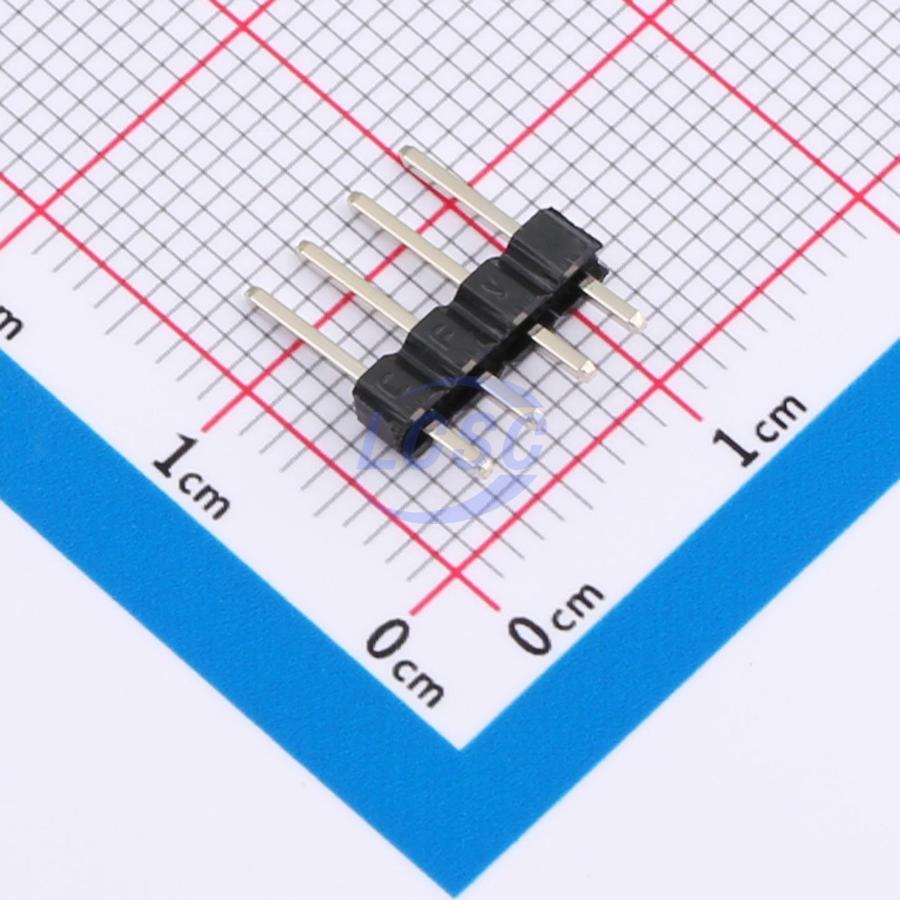

Разъём CONNFLY DS1021-1x4SF11-B — однорядная штыревая колодка (PLS) на 4 контакта с шагом 2,54 мм, предназначенная для монтажа в отверстия печатной платы. Серия DS1021 объединяет однорядные штыревые планки разного числа контактов на общей конструктивной основе, а обозначение 1x4SF11-B указывает на однорядное исполнение, 4 позиции и вариант покрытия контактов.
Контакт имеет квадратное сечение 0,64 мм и рассчитан на пайку в переходное отверстие диаметром 1,02 мм — это стандартный посадочный размер для планок с шагом 2,54 мм, совместимый с ответными розетками того же шага. Общая длина штыря 10,16 мм с допуском ±0,5 мм позволяет использовать разъём как для соединения проводов через розетку, так и для установки плат друг над другом на стойках.
Контакты выполнены из медного сплава с покрытием золото по никелю, что снижает контактное сопротивление (не более 20 мОм) и защищает поверхность от окисления при длительной эксплуатации. Изолятор изготовлен из термопластичного полиэфира PBT с классом горючести UL94-V0, что допускает применение в изделиях с требованиями по пожаробезопасности корпусных пластиков.
По электрическим параметрам разъём рассчитан на номинальное напряжение 250 В переменного тока, ток до 3 А на контакт и электрическую прочность изоляции 600 В без пробоя. Сопротивление изоляции — не менее 1000 МОм. Рабочий диапазон температур от -40 до +105 °C позволяет использовать разъём как в бытовой, так и в промышленной аппаратуре с расширенными требованиями по климатическому исполнению.
Основные характеристики
- Количество контактов: 4
- Шаг контактов: 2,54 мм
- Тип монтажа: выводной (в отверстие платы)
- Диаметр монтажного отверстия платы: 1,02 мм
- Сечение штыря: 0,64 мм, квадратное
- Общая длина штыря: 10,16 мм ±0,5 мм
- Номинальное напряжение: 250 В переменного тока
- Номинальный ток: 3 А
- Электрическая прочность изоляции: 600 В
- Сопротивление изоляции: не менее 1000 МОм
- Сопротивление контакта: не более 20 мОм
- Материал контакта и покрытие: медный сплав, золото по никелю
- Материал изолятора: PBT, класс горючести UL94-V0
- Диапазон рабочих температур: от -40 до +105 °C
- Серия: DS1021
Где применяется
- Измерительная аппаратура: подключение датчиков и внешних модулей через разъёмные соединения
- Промышленная автоматика: коммутация плат управления и сигнальных линий на шаге 2,54 мм
- Бытовая электроника: штыревые колодки для подключения периферии и шлейфов
- Макетирование и мелкосерийное производство: универсальный посадочный шаг под стандартные ответные части
