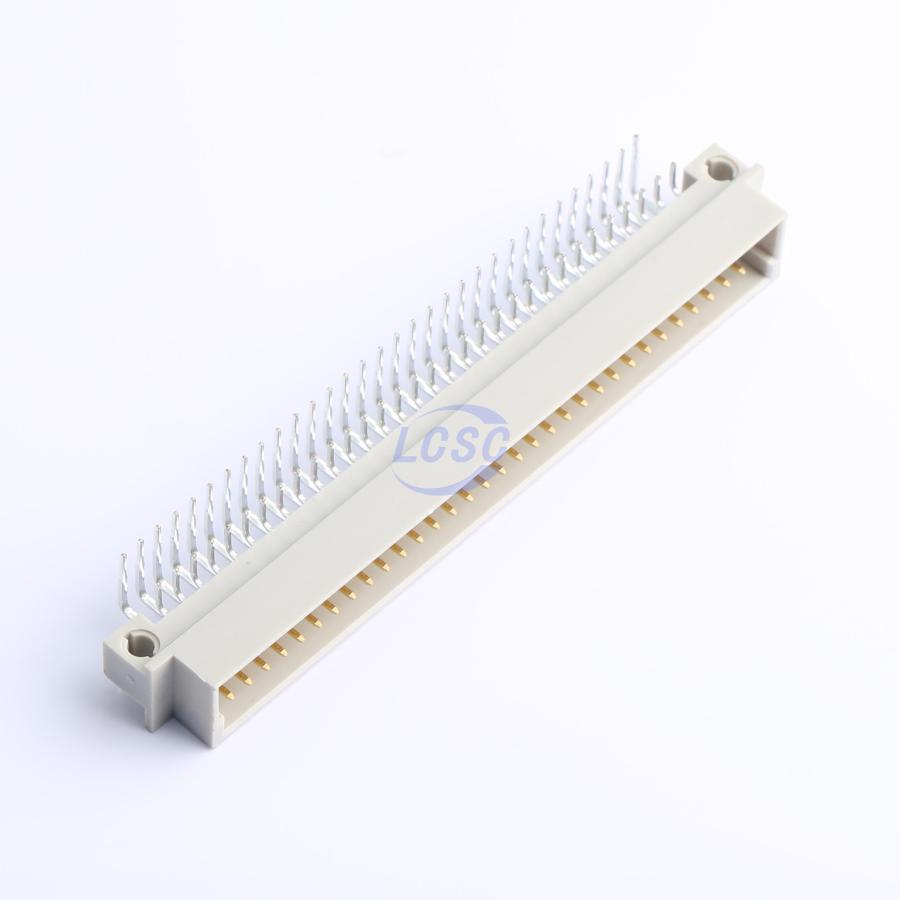

Разъём Connfly DS1120-96M0R23 — угловая вилка стандарта DIN 41612 (семейство D-Sub) для монтажа на печатную плату. Корпус разъёма рассчитан на три ряда контактных позиций, при этом контактами фактически оснащены два ряда — A и C, по 32 контакта в каждом, что даёт 64 рабочих контакта при общей плотности оболочки 96 позиций (3×32).
Корпус разъёма выполнен из PBT, контакты — из медного сплава с полным лужением оловом, что обеспечивает низкое переходное сопротивление и устойчивость к окислению в процессе эксплуатации. Компонент рассчитан на пайку волной при температуре 260°C в течение 5-10 секунд, что соответствует стандартным процессам монтажа объединительных плат.
Электрические параметры разъёма — номинальный ток 2 А на контакт, сопротивление контакта не более 20 мОм и сопротивление изоляции не менее 1000 МОм. Диэлектрическая прочность изоляции составляет 1000 В переменного тока (действующее значение) при воздействии в течение 60 секунд, что даёт запас по пробою при плотной компоновке контактов.
Шаг контактов 2,54 мм и угловое расположение вывода делают разъём пригодным для перпендикулярного соединения плат, в том числе в объединительных (backplane) конструкциях, где основная плата устанавливается под прямым углом к дочерним модулям. Рабочий диапазон температур разъёма — от -40°C до +105°C.
Основные характеристики
- Тип: разъём DIN 41612 (D-Sub), угловая вилка
- Количество рядов в корпусе: 3, контактами оснащены ряды A и C
- Число контактов: 96 позиций в оболочке (3×32), из них рабочих — 64 (2×32)
- Шаг контактов: 2,54 мм
- Длина вывода: 4,5 мм
- Материал корпуса: PBT
- Материал и покрытие контактов: медный сплав, полное лужение оловом
- Номинальный ток: 2 А
- Сопротивление контакта: не более 20 мОм
- Сопротивление изоляции: не менее 1000 МОм
- Диэлектрическая прочность: 1000 В (rms) / 60 с
- Температура пайки волной: 260°C, 5-10 с
- Рабочая температура: от -40°C до +105°C
- Габариты корпуса: A 94,9 мм; B 90,0 мм; C 85,0 мм; D 78,74 мм
Где применяется
- Объединительные платы (backplane): соединение материнской и дочерних плат под прямым углом
- Промышленная автоматика: межплатные соединения в модульных контроллерах и стойках управления
- Телекоммуникационное оборудование: подключение сменных модулей в шасси связи
- Системы сбора и обработки данных: модульная компоновка плат с унифицированным шагом 2,54 мм
