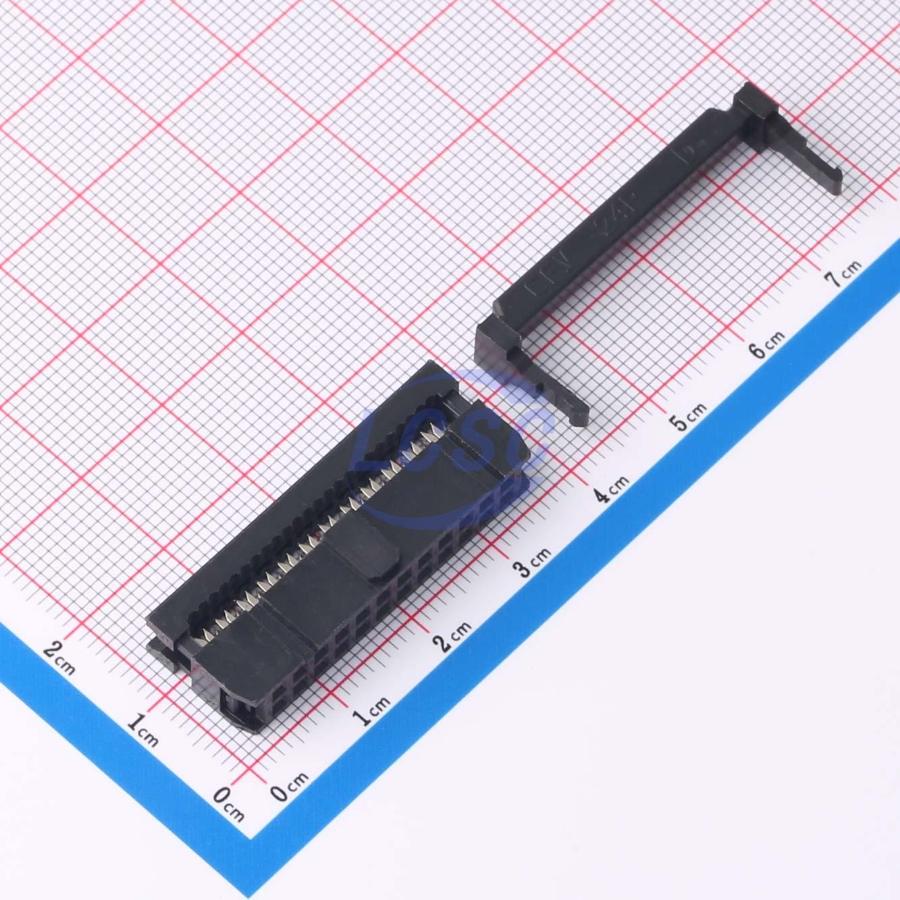

Разъём Connfly DS1016-24MA2BB — гнездовая часть разъёма серии BH/IDC с шагом 2,54 мм, рассчитанная на подключение плоского шлейфового кабеля на 24 проводника. Контакты выполнены прямыми и предназначены для выводного монтажа в отверстия печатной платы.
Соединение с кабелем выполняется методом наколки: шлейф укладывается в корпус разъёма и опрессовывается прессом или специальным инструментом, при этом изоляция каждого проводника прокалывается контактами без предварительной зачистки жил. Такой способ ускоряет сборку жгутов и снижает вероятность ошибки при разводке проводников по сравнению с пайкой каждого провода отдельно.
Корпус разъёма рассчитан на 24 контакта, расположенных в два ряда по двенадцать, что соответствует распространённой раскладке шлейфовых кабелей IDC. Розеточная часть предназначена для сопряжения с ответной вилкой на плате или другом устройстве, образуя разъёмное соединение, которое можно многократно размыкать и собирать заново при обслуживании техники.
Выводной монтаж контактов в отверстия платы даёт механически прочное соединение, устойчивое к нагрузкам при частом подключении и отключении шлейфа, что важно для разъёмов, задействованных в отладочных и сервисных интерфейсах оборудования.
Основные характеристики
- Тип: IDC
- Серия: BH/IDC
- Количество контактов: 24
- Шаг: 2,54 мм
- Форма контактов: прямые
- Функциональное назначение: розетка
- Способ монтажа кабеля: наколка на плоский кабель
- Тип монтажа на плату: выводной
Где применяется
- Вычислительная техника: подключение шлейфовых кабелей внутри корпуса устройства
- Отладочные интерфейсы: программирование и диагностика плат через шлейфовое соединение
- Измерительное оборудование: коммутация модулей и датчиков ленточным кабелем
- Периферийные узлы: соединение плат расширения и панелей индикации внутри устройства
