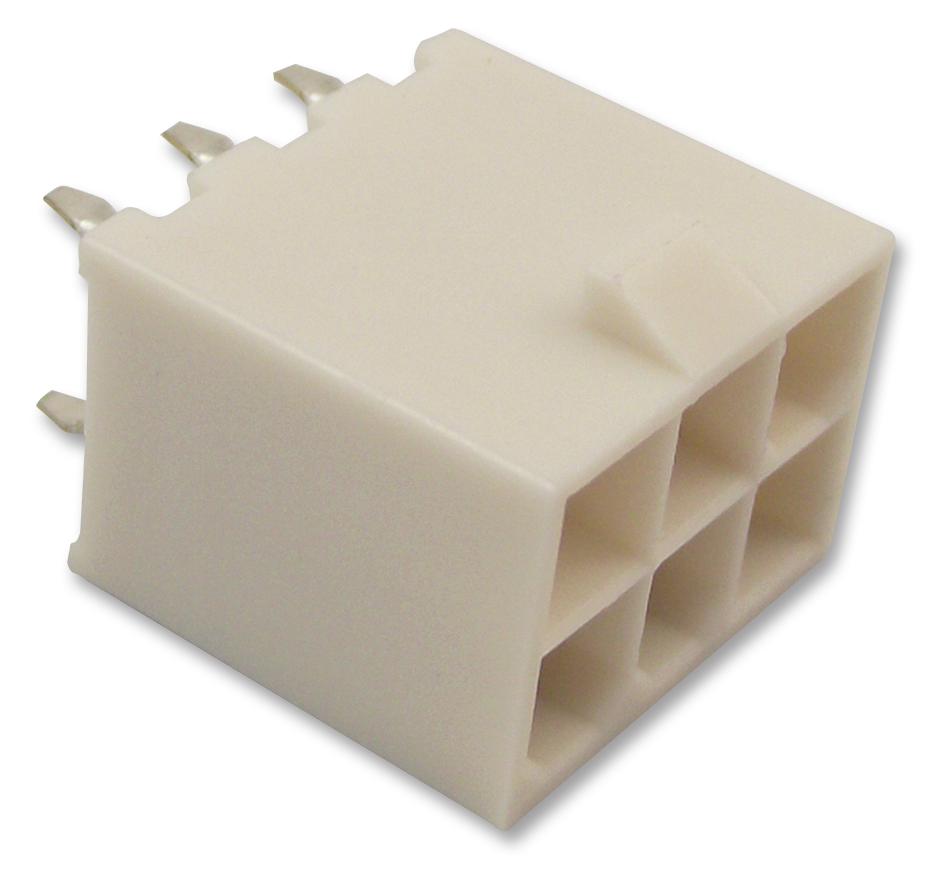

Molex 39288060 23+ — вилка на плату из серии Mini-Fit Jr. для соединения «провод — плата». Позиция имеет шесть контактов в два ряда (2×3) с шагом 4,2 мм и выводной монтаж пайкой в отверстия. Вилка выполнена с кожухом, закрытым с четырёх сторон, и защёлкой типа Locking Ramp. Ответная часть — розетка Mini-Fit Jr. серии 5557.
Номинальный ток — 9 А, номинальное напряжение — 600 В. Контакты штыревые, из латуни, вывод имеет покрытие оплавленным матовым оловом, длина вывода — 3,5 мм. Корпус изготовлен из нейлона 6/6 натурального цвета. Размеры вилки: ширина 9,6 мм, высота 5,5 мм, длина 12,8 мм. Максимальная толщина платы — 1,78 мм. Позиция соответствует требованиям RoHS.
У серии есть существенные ограничения, и их нужно учитывать при проектировании. Разъём не предназначен для сочленения и расчленения под напряжением. Он не рассчитан и на распределение тока между контактами: ток каждой цепи должен укладываться в допустимый для одного контакта, а не делиться между несколькими. Толщина платы выше 1,78 мм не допускается, так как вывод длиной 3,5 мм не пройдёт её насквозь с запасом.
Закрытый кожух снижает риск неправильного сочленения и механических повреждений штырей, а защёлка удерживает ответную часть от самопроизвольного расцепления при вибрации.
Основные характеристики
Mini-Fit Jr., 6 контактов (2×3), шаг 4,2 мм, 9 А, 600 В, выводной монтаж, с кожухом, ответная часть — серия 5557.
Где применяется
- Блоки питания: подвод силовых цепей к плате через разъёмное соединение с кожухом.
- Промышленная автоматика: питание и нагрузки модулей, которые обслуживаются с отключением напряжения.
- Бытовая электроника: подключение кабельных жгутов к платам при токах до 9 А на контакт.
- Ремонт оборудования: замена вилок в изделиях, где применена серия Mini-Fit Jr. с розеткой 5557.
