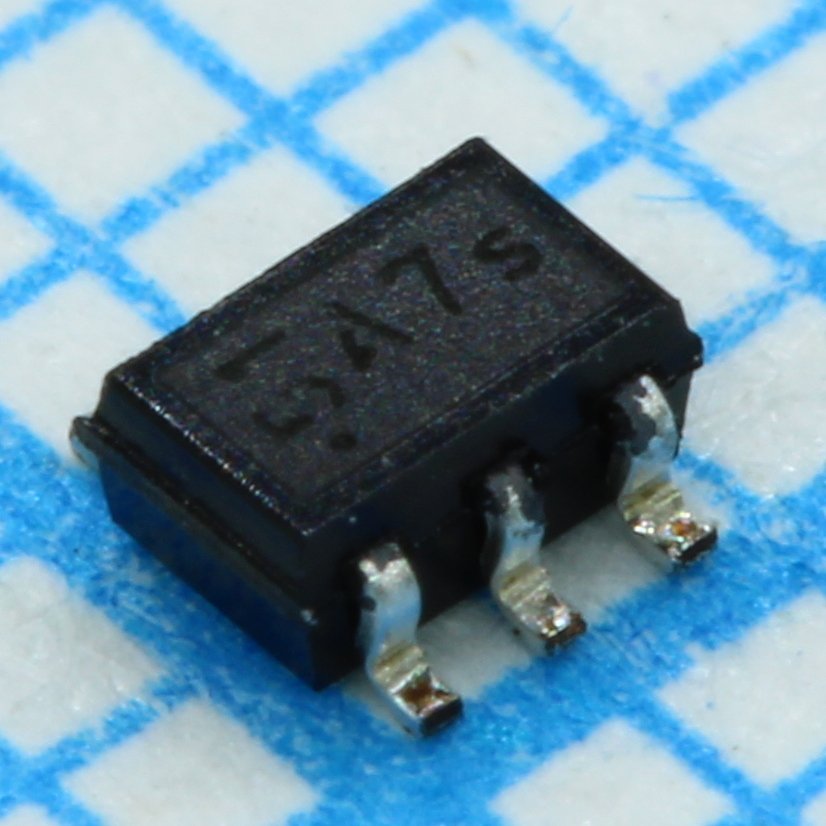

ВЧ-усилитель Broadcom MGA-86563 — радиочастотный усилитель диапазона от 0,5 до 6 ГГц с коэффициентом усиления 22,7 дБ. Выполнен в корпусе SOT-363 (SC-70) с шестью выводами, монтаж поверхностный.
Для частоты 2,4 ГГц в характеристиках указаны выходная точка компрессии на 1 дБ +3,1 дБм, коэффициент стоячей волны по входу 2,3:1 и по выходу 1,7:1. Малая мощность на выходе — главное ограничение: усилитель работает с сигналами низкого уровня и не заменяет усилитель мощности.
Напряжение питания — 5 В, максимальное напряжение на устройстве — 9 В. Предельная мощность непрерывного ВЧ-сигнала на входе — +13 дБм, напряжение на ВЧ-входе допускается от +0,5 до −1,0 В. Максимальная температура канала — 150 °C, рабочий диапазон температур — от −40 до +85 °C, хранение — от −65 до +150 °C.
Входной КСВ 2,3:1 на частоте 2,4 ГГц выше, чем выходной 1,7:1, поэтому согласование с предыдущим каскадом на входе требует внимания. Значения параметров на других частотах диапазона нужно брать из документации производителя. Корпус SC-70 с шестью выводами компактен, но требует аккуратной пайки.
Основные характеристики
Диапазон 0,5–6 ГГц, усиление 22,7 дБ. P1дБ +3,1 дБм на 2,4 ГГц. Питание 5 В, корпус SOT-363 (SC-70), от −40 до +85 °C.
Где применяется
- Радиочастотные тракты: усиление сигналов малого уровня в диапазоне 0,5–6 ГГц.
- Диапазон 2,4 ГГц: для этой частоты приведены компрессия и КСВ входа и выхода.
- Компактные модули: корпус SOT-363 с шестью выводами занимает малую площадь платы.
- Промежуточные каскады: усиление перед смесителем или последующим каскадом, если не требуется большая выходная мощность.
