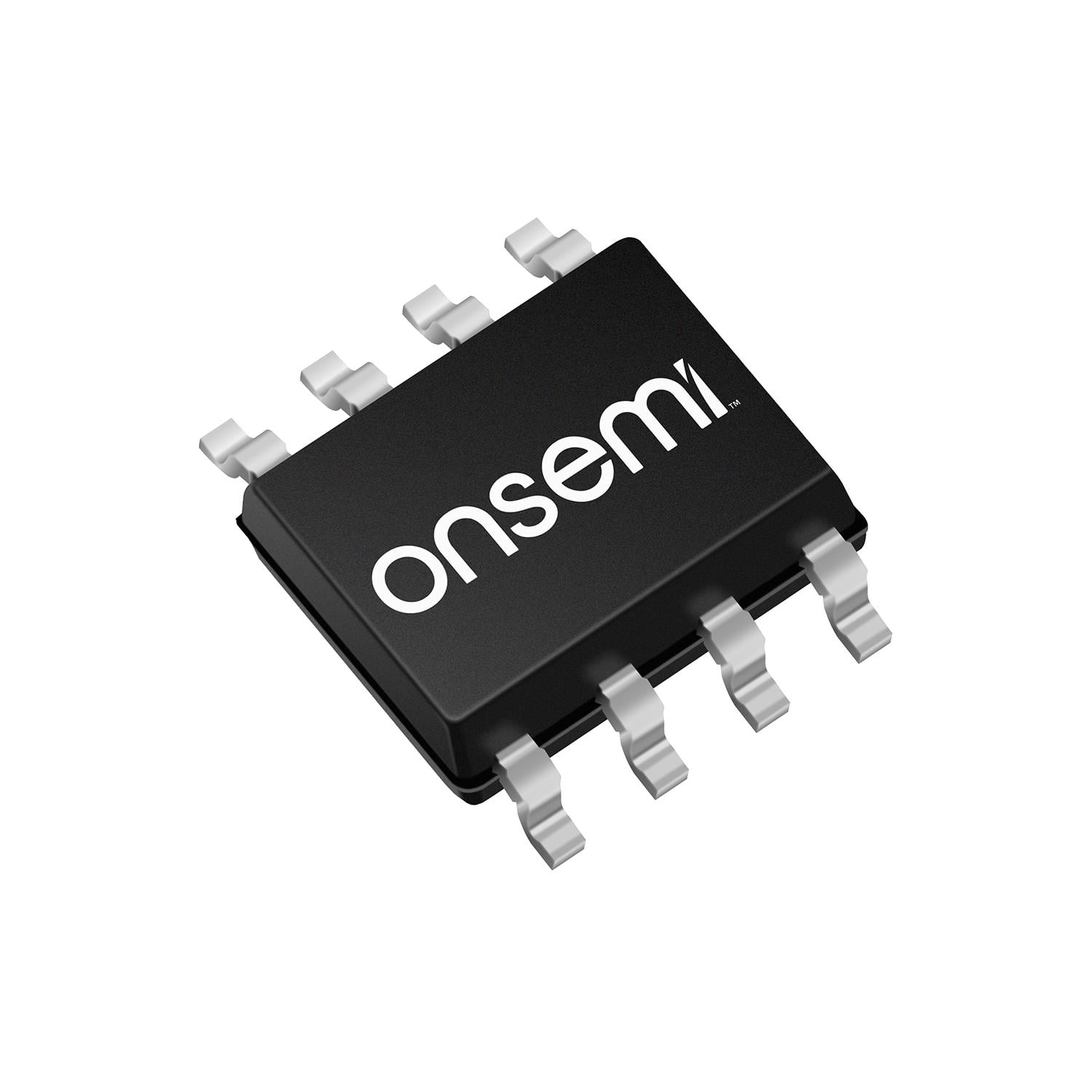

Делитель частоты Onsemi MC12080DG — одиночный предделитель частоты в восьмивыводном корпусе SOIC-8. Микросхема принимает высокочастотный сигнал и выдаёт на выходе сигнал с частотой, уменьшенной в заданное число раз. Так частоту, которую не способен обработать счётчик или синтезатор напрямую, переводят в диапазон, доступный обычной логике.
Коэффициент деления выбирается из четырёх значений: 10, 20, 40 и 80. Рабочий диапазон входной частоты — от 0,1 до 1,1 ГГц, типовое значение предельной частоты переключения — 1,4 ГГц. Ниже 0,1 ГГц делитель работать не гарантирован, это стоит учитывать при выборе схемы. Чувствительность по входу зависит от частоты: в диапазоне от 100 до 250 МГц нужен сигнал от 400 до 1000 мВ размаха, а от 250 до 1100 МГц достаточно от 100 до 1000 мВ размаха.
Выходной каскад рассчитан на нагрузку, которая зависит от выбранного коэффициента деления. Для деления на 10 рекомендуется сопротивление 820 Ом при токе 4,0 мА, для деления на 20 — 1,6 кОм при 2,1 мА, для деления на 40 — 3,3 кОм при 1,1 мА, для деления на 80 — 6,2 кОм при 0,57 мА. Размах выходного напряжения составляет не менее 0,8 В, типично 1,2 В. Допустимая ёмкость нагрузки — 8,0 пФ.
Питание — от 4,5 до 5,5 В, абсолютный максимум 7,0 В, потребляемый ток не более 5,0 мА. Рабочая температура — от -40 до +85 °C, хранение — от -65 до +150 °C. Защита от электростатического разряда по модели человеческого тела превышает 1500 В. Корпус имеет класс горючести UL 94 V-0.
Основные характеристики
- Коэффициенты деления: 10, 20, 40, 80
- Диапазон входной частоты: от 0,1 до 1,1 ГГц
- Напряжение питания: от 4,5 до 5,5 В
- Ток питания: не более 5,0 мА
- Размах выходного напряжения: не менее 0,8 В, типично 1,2 В
- Максимальный выходной ток: 10 мА
- Рабочая температура: от -40 до +85 °C
- Корпус: SOIC-8, 8 выводов
Где применяется
- Синтезаторы частоты: предварительное деление сигнала генератора, управляемого напряжением, перед входом петли фазовой автоподстройки.
- Радиочастотные модули: снижение частоты для счёта и измерения.
- Системы связи: контроль и формирование опорных частот в приёмопередающих трактах.
- Измерительная техника: расширение диапазона частотомеров.
