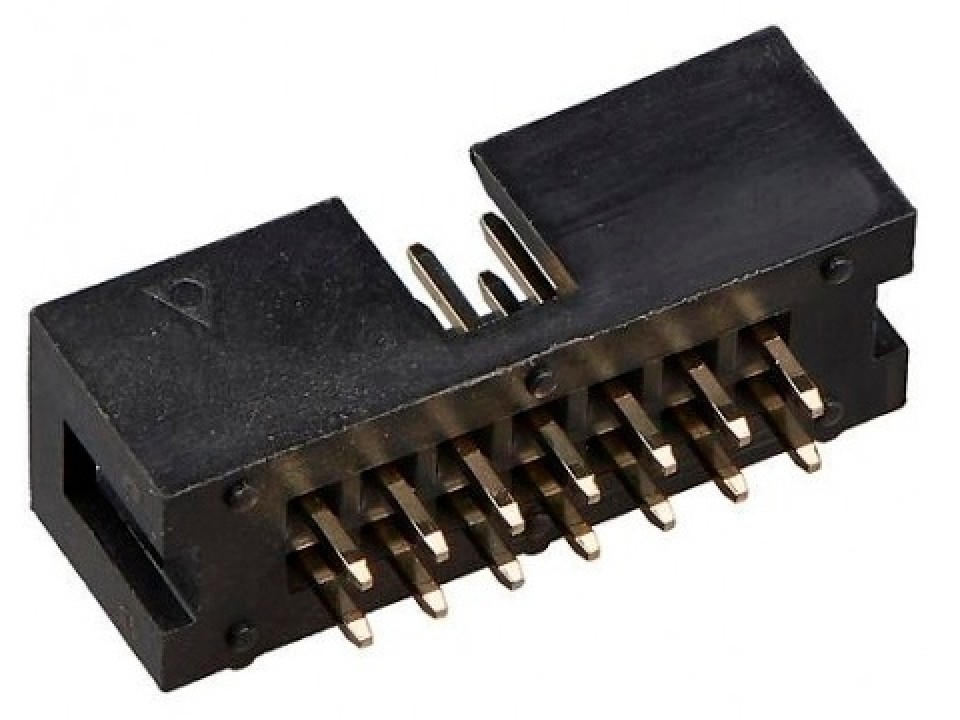

Вилка IDC IDC-14MS — вилочная часть разъёма серии DS1013 производства CONNFLY (заводское обозначение BH-14, DS1013-14SSiB1-B-0), рассчитанная на монтаж на печатную плату методом пайки в отверстия. Корпус выполнен в виде прямого блочного разъёма (box header) с двумя рядами по семь штыревых контактов, шаг между которыми составляет 2,54 мм. Вместе с ответной IDC-розеткой такой разъём образует соединение с ленточным кабелем без разделки и опрессовки жил — контакт с проводником обеспечивается прорезанием изоляции при обжиме розетки.
Корпус вилки изготовлен из термостойкого пластика PBT с классом горючести UL94 V-0, что позволяет устанавливать деталь в оборудование с повышенными требованиями к пожаробезопасности. Контактные штыри сечением 0,64×0,64 мм покрыты золотом (Full Gold Flash) — такое покрытие снижает переходное сопротивление и защищает поверхность контакта от окисления при хранении и в процессе эксплуатации. Габариты разъёма — 25,38×23,18×13,8 мм.
По электрическим параметрам вилка выдерживает испытательное напряжение 500 В переменного тока (действующее значение) в течение одной минуты, сопротивление изоляции между контактами — не менее 1000 МОм, начальное сопротивление контакта — не более 20 мОм. Рабочий диапазон температур составляет от -40 до +105 °C, что покрывает большинство сценариев применения внутри корпусов электронной аппаратуры без принудительного охлаждения.
Основные характеристики
- Производитель: CONNFLY
- Серия: DS1013
- Тип: IDC, box header (вилка на плату)
- Количество контактов: 14
- Количество рядов: 2
- Шаг контактов: 2,54 мм
- Тип монтажа: выводной (пайка в отверстия)
- Материал корпуса: PBT, UL94 V-0
- Покрытие контактов: золочение (Full Gold Flash)
- Размер вывода: 0,64×0,64 мм
- Габариты: 25,38×23,18×13,8 мм
- Диэлектрическая прочность: 500 В AC (rms), 1 минута
- Сопротивление изоляции: не менее 1000 МОм
- Сопротивление контакта: не более 20 мОм (начальное)
- Рабочая температура: от -40 до +105 °C
Где применяется
- Межплатные соединения: подключение шлейфов между материнской и дочерними платами внутри корпуса устройства
- Периферийные интерфейсы: подключение накопителей, панелей индикации и других периферийных модулей по параллельным шинам
- Промышленная автоматика: сигнальные и интерфейсные линии в контроллерах и платах ввода-вывода
- Встраиваемые системы: разводка служебных и отладочных интерфейсов на платах разработки и в мелкосерийных изделиях
