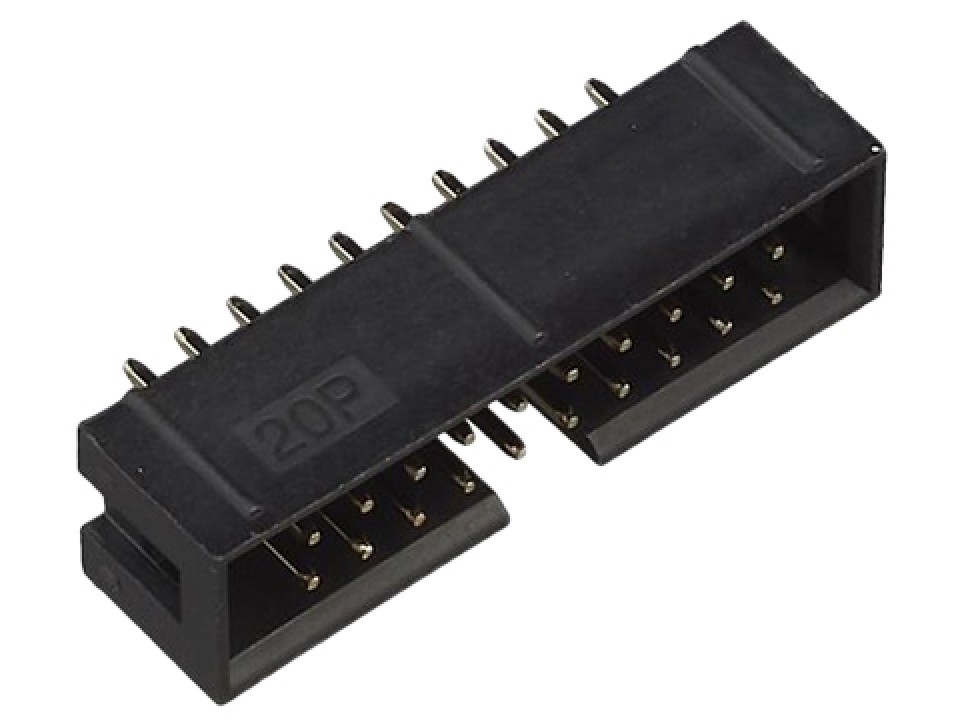

Вилка IDC IDC-20MS — прямой штыревой разъём на печатную плату с 20 контактами, расположенными в два ряда с шагом 2,54 мм. Разъём выпускается CONNFLY под обозначением BH-20 (DS1013-20SSiB) и относится к разъёмам типа IDC header — конструкции, рассчитанной на ответную часть с изоляционно-прокалывающим соединением (IDC), при котором шлейф фиксируется на контактах без зачистки и пайки проводников.
Контакты выполнены сечением 0,64 мм и имеют покрытие Full gold flash — тонкий слой золота поверх контактной поверхности, снижающий переходное сопротивление и защищающий контакт от окисления при хранении и в процессе эксплуатации. Сопротивление контакта не превышает 20 мОм, сопротивление изоляции — не менее 1000 МОм, что обеспечивает надёжную передачу сигнала в цифровых интерфейсах и низкий ток утечки между соседними контактами.
Корпус изготовлен из термостойкого пластика PBT с классом горючести UL94 V-0, рассчитан на рабочее напряжение до 500 В и ток до 3 А на контакт, диапазон рабочих температур — от -40 до +105 °C. Разъём монтируется в отверстия платы (выводной монтаж), габариты корпуса — 33,00 × 30,80 мм при шаге ряда контактов 22,86 мм, что соответствует стандартной раскладке двухрядных IDC-разъёмов на 20 контактов.
Это исполнение IDC-20MS — прямой (не угловой) вариант вилки на 20 контактов; в той же линейке BH-20 CONNFLY предлагает разъёмы с другим числом контактов и угловым расположением на плате, поэтому при подборе ответной части важно ориентироваться именно на прямую монтажную геометрию и количество контактов данной позиции.
Основные характеристики
- Количество контактов: 20
- Количество рядов: 2
- Шаг контактов: 2,54 мм
- Тип монтажа: выводной (в отверстия платы)
- Материал корпуса: PBT, UL94 V-0
- Покрытие контакта: Full gold flash
- Сопротивление контакта: не более 20 мОм
- Сопротивление изоляции: не менее 1000 МОм
- Рабочее напряжение: 500 В
- Номинальный ток: 3 А
- Диапазон температур: от -40 до +105 °C
- Габариты: 33,00 × 30,80 мм, шаг рядов 22,86 мм
Где применяется
- Подключение шлейфов: соединение плат с ленточным кабелем через ответную IDC-розетку
- Интерфейсы программирования и отладки: разъёмы JTAG, SWD и аналогичные отладочные порты часто выполняются на базе таких вилок
- Измерительная и вычислительная техника: подключение внутренних шлейфов данных и питания
- Промышленные контроллеры: соединение модулей ввода-вывода внутри шкафов управления
