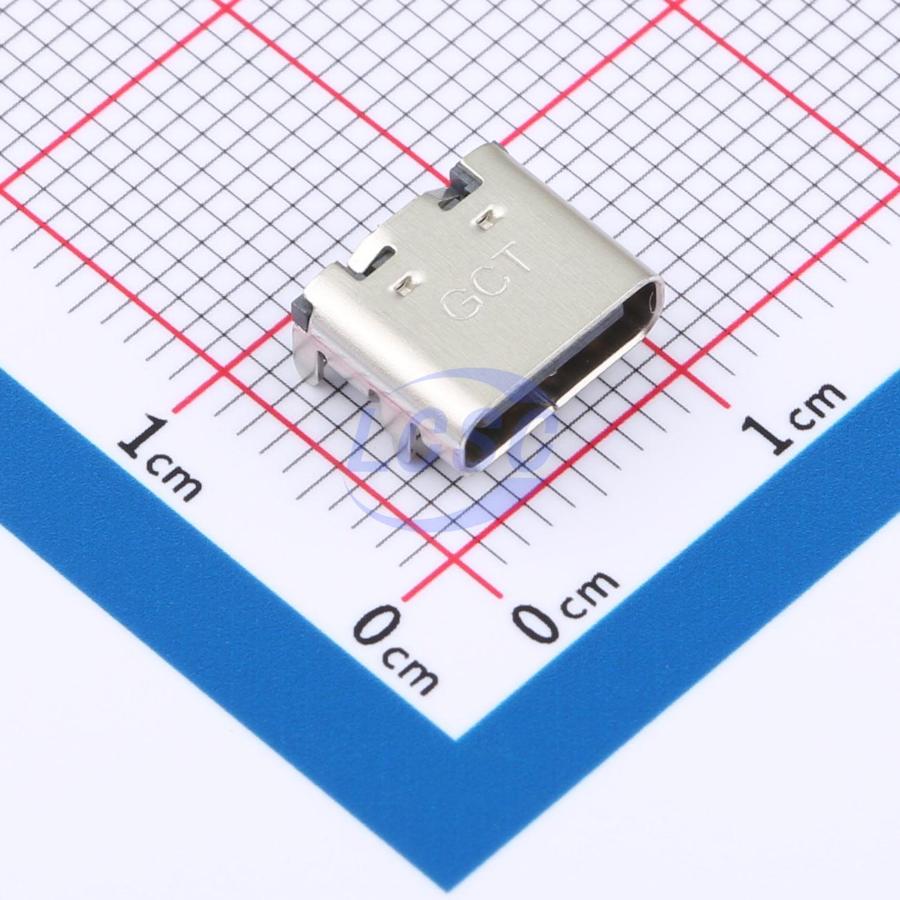

Разъём GCT USB-C GCT USB4105-GF-A — гнездовая розетка USB Type-C на 16 контактов с интерфейсом USB 2.0, вариант исполнения -A в серии GCT USB4105. Способ монтажа на плату комбинированный: контактные площадки распаиваются поверхностным монтажом, а два боковых крепёжных вывода корпуса заходят в сквозные отверстия платы и удерживают разъём при механических нагрузках со стороны кабеля. Разъём предназначен для горизонтального расположения на плате.
Разъём принимает вилку USB Type-C в любой из двух возможных ориентаций — за счёт симметрии вилки и наличия дублирующих контактов на обеих сторонах разъёма. Ориентация подключённого кабеля и режим питания определяются по состоянию контактов канала конфигурации A5 и B5. Помимо передачи данных по USB 2.0 разъём допускает подачу питания через линии VBUS и GND, рассчитанные на ток заметно выше, чем сигнальные контакты.
Контакты покрыты золотом по технологии Gold Flash толщиной 15 микродюймов, что обеспечивает переходное сопротивление не более 50 мОм после испытаний. Средняя пластина экрана — нержавеющая сталь с прозрачным покрытием; вилка входит и извлекается с усилием от 5 до 20 Н, что задаёт ощутимую, но контролируемую фиксацию кабеля в разъёме.
При разработке посадочного места на плате учитывается минимальное расстояние от разъёма до края платы — 1,85 мм, а также шаг контактных площадок под 16 выводов разъёма.
Основные характеристики
- Тип разъёма: USB Type-C, гнездо
- Версия интерфейса: USB 2.0
- Количество контактов: 16
- Монтаж: комбинированный, поверхностный + в сквозные отверстия
- Ориентация на плате: горизонтальная
- Покрытие контактов: золото, Gold Flash, 15 мкдюйм
- Сопротивление контакта после испытаний: не более 50 мОм
- Ток через VBUS: до 5,00 А (суммарно)
- Ток через GND: до 6,25 А (суммарно)
- Ток через контакты A5/B5: до 1,25 А
- Ток через прочие контакты: до 0,25 А на контакт
- Усилие сочленения: 5–20 Н
- Материал средней пластины: нержавеющая сталь
- Минимальное расстояние от края платы: 1,85 мм
Где применяется
- Зарядные устройства и блоки питания с портом USB-C: повышенный ток по VBUS и GND допускает подачу питания на подключённое устройство
- Компактные платы с низким профилем корпуса: горизонтальная ориентация разъёма и комбинированный монтаж экономят место по высоте
- Устройства с интенсивной эксплуатацией разъёма: крепление в отверстия снижает риск повреждения паяных соединений при частых подключениях
- Оборудование, где важна стабильность контакта: низкое сопротивление после испытаний обеспечивает надёжную передачу сигналов USB 2.0
