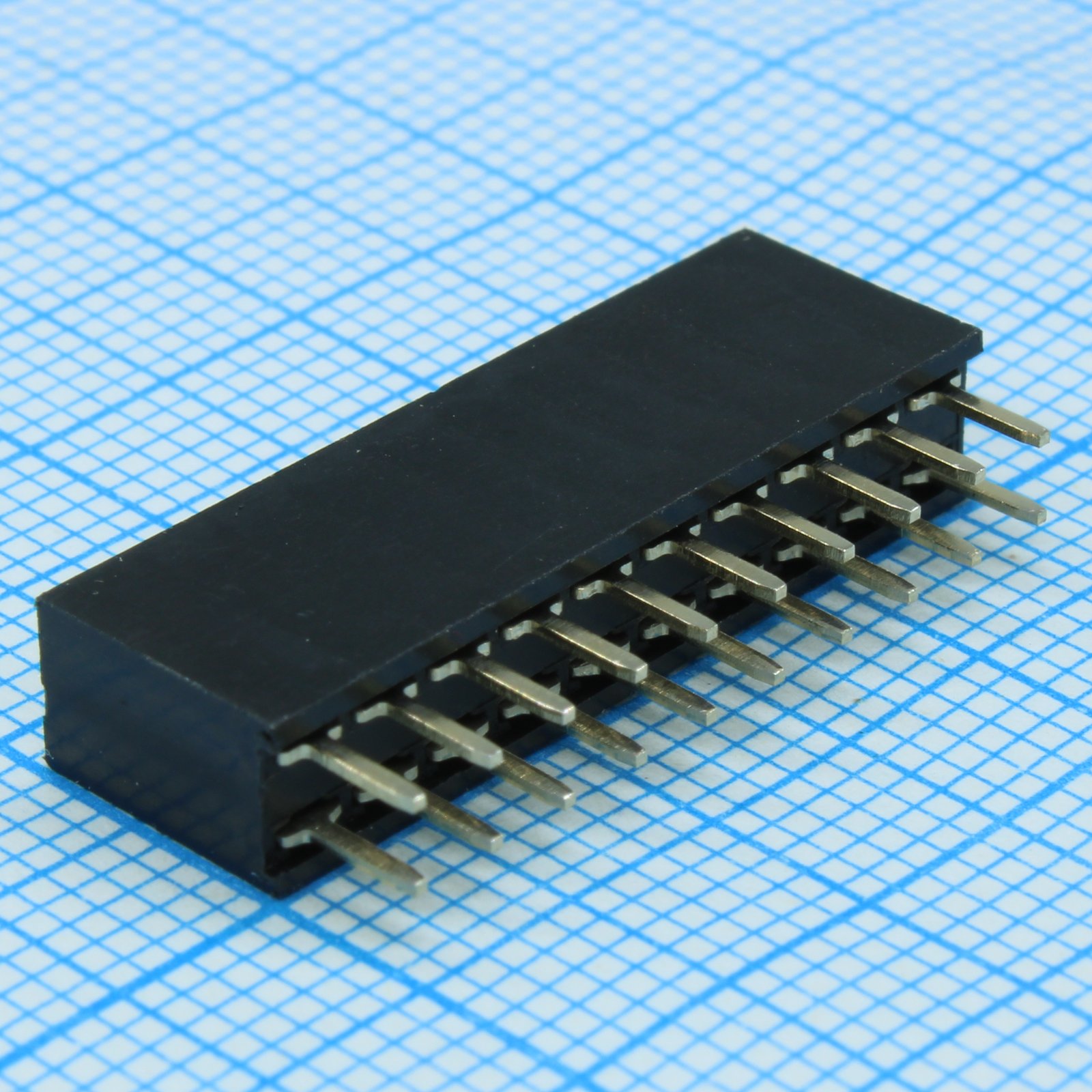

Разъём KLS KLS1-208-2-20S — двухрядная розетка (гнездо) для монтажа на печатную плату с шагом контактов 2.54 мм. Компонент выполнен по конфигурации 2×10, то есть содержит 20 контактов, расположенных в два параллельных ряда, и предназначен для организации разъёмного соединения с ответной вилочной частью такого же шага.
Контакты изготовлены из латуни или фосфористой бронзы с покрытием золотом либо оловом по никелю — такое сочетание материалов обеспечивает низкое переходное сопротивление контакта, не более 20 мОм, и устойчивость к окислению при многократных циклах сочленения. Изолятор выполнен из термостойкого пластика PBT/PA6T с огнестойкостью по классу UL94 V-0, что позволяет разъёму выдерживать кратковременный нагрев при пайке волной и сохранять форму корпуса при дальнейшей эксплуатации.
Разъём рассчитан на номинальный ток 3 А на контакт и электрическую прочность изоляции 1000 В, сопротивление изоляции — не менее 1000 МОм. Диапазон рабочих температур — от -40 до +105 °C, что покрывает большинство применений в промышленной и бытовой аппаратуре. Монтаж выводной, тип контакта прямой, высота установленного разъёма над платой — 8.4 мм.
Серия L-KLS1-208-2-XX-S-B, к которой относится данное исполнение, охватывает розетки с разным числом контактов при сохранении шага 2.54 мм и общей конструкции корпуса, поэтому KLS1-208-2-20S совместим по посадочным размерам с остальными позициями этой линейки, отличаясь от них только количеством выводов.
Основные характеристики
- Производитель: KLS
- Серия: L-KLS1-208-2-XX-S-B
- Тип: гнездо на плату (Female Header)
- Количество контактов: 20 (2×10)
- Шаг контактов: 2.54 мм
- Тип монтажа: выводной, прямые контакты
- Материал контактов: латунь или фосфористая бронза
- Покрытие контактов: золото или олово по никелю
- Материал изолятора: PBT/PA6T, UL94 V-0
- Номинальный ток: 3 А
- Электрическая прочность: 1000 В
- Сопротивление контакта: не более 20 мОм
- Сопротивление изоляции: не менее 1000 МОм
- Рабочая температура: от -40 до +105 °C
- Высота: 8.4 мм
Где применяется
- Межплатные и кабельные соединения: подключение шлейфов и кабельных сборок с шагом 2.54 мм в цифровой и измерительной аппаратуре
- Отладочные платы и программаторы: разъём подходит для стандартных рядов пинов отладочных интерфейсов и переходников
- Промышленная электроника: широкий диапазон рабочих температур и запас по току позволяют использовать разъём в шкафах управления и контроллерах
- Ремонт и обслуживание: замена вышедших из строя ответных частей разъёмных соединений с шагом 2.54 мм
