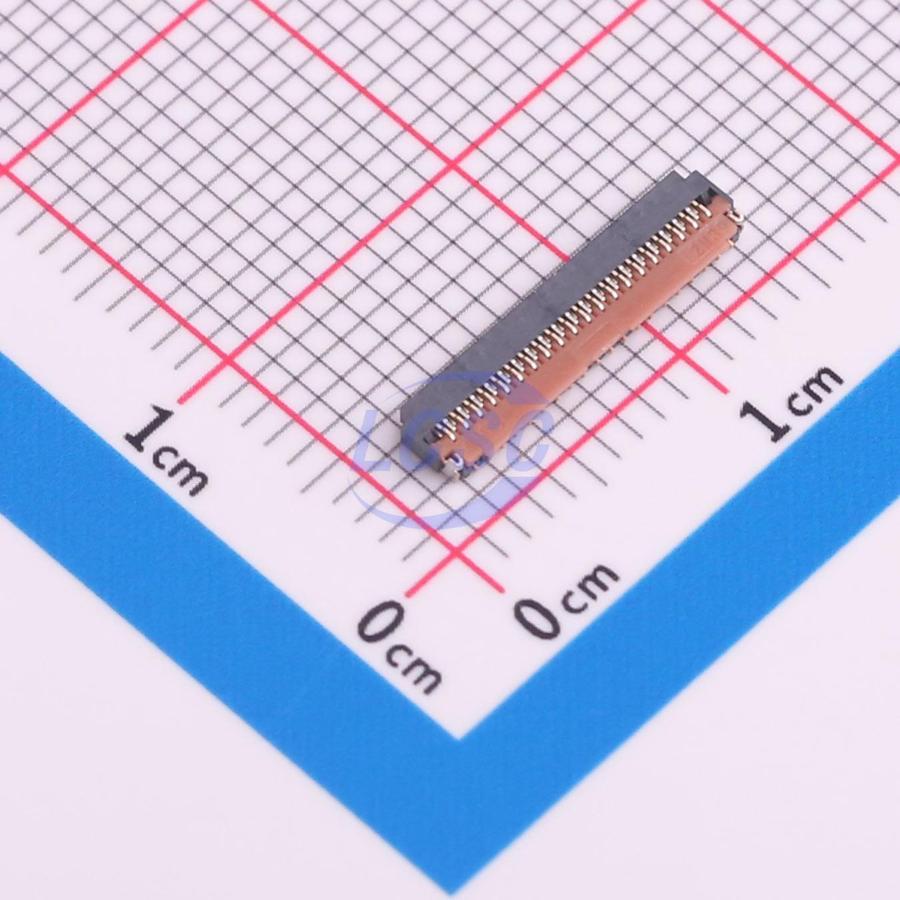

Разъём Hirose FH26W-39S-0.3SHW — FFC/FPC-разъём с шагом контактов 0,3 мм и 39 контактами, предназначенный для подключения гибких плоских шлейфов (FPC) и плоских ленточных кабелей (FFC) к печатной плате. Корпус монтируется на плату методом поверхностного монтажа (SMD), без выводов в сквозные отверстия, что упрощает автоматизированную сборку и позволяет разместить разъём на плотно скомпонованной плате.
Серия FH26 предусматривает прижимной механизм для фиксации шлейфа: кабель вводится в паз разъёма, после чего откидная планка прижимает контакты шлейфа к контактным площадкам и удерживает соединение при вибрации и механических нагрузках. Такое решение даёт стабильный электрический контакт на протяжении всего срока службы устройства — в отличие от разъёмов без фиксатора, где шлейф способен сместиться при тряске или изгибе корпуса.
Шаг контактов 0,3 мм и высокая плотность выводов — 39 контактов на одной позиции — позволяют передать большое количество сигнальных линий через один разъём, не увеличивая занимаемую на плате площадь. Это важно для шлейфов, соединяющих основную плату с дисплеем, камерой или сенсорной панелью, где по одному кабелю нужно провести десятки параллельных линий данных и питания.
Hirose — японский производитель разъёмов, специализирующийся на миниатюрных соединителях для мобильной электроники и бытовой техники. Серия FH26 выпускается в нескольких вариантах по количеству контактов; исполнение FH26W-39S-0.3SHW рассчитано на 39-контактные шлейфы с шагом 0,3 мм и нижним расположением контактных площадок.
Основные характеристики
- Производитель: Hirose
- Тип разъёма: FFC/FPC
- Количество контактов: 39
- Шаг контактов: 0,3 мм
- Монтаж: SMD (поверхностный)
Где применяется
- Портативная электроника: подключение дисплеев, шлейфов клавиатуры и сенсорных панелей в смартфонах, планшетах и ноутбуках
- Камеры и модули изображения: соединение плат камер с основной платой устройства через плоский шлейф
- Компактные приборы: измерительная и носимая аппаратура, где плотная компоновка не оставляет места для громоздких разъёмов
- Ремонт и производство электроники: замена и монтаж шлейфовых соединений при сборке или обслуживании техники
