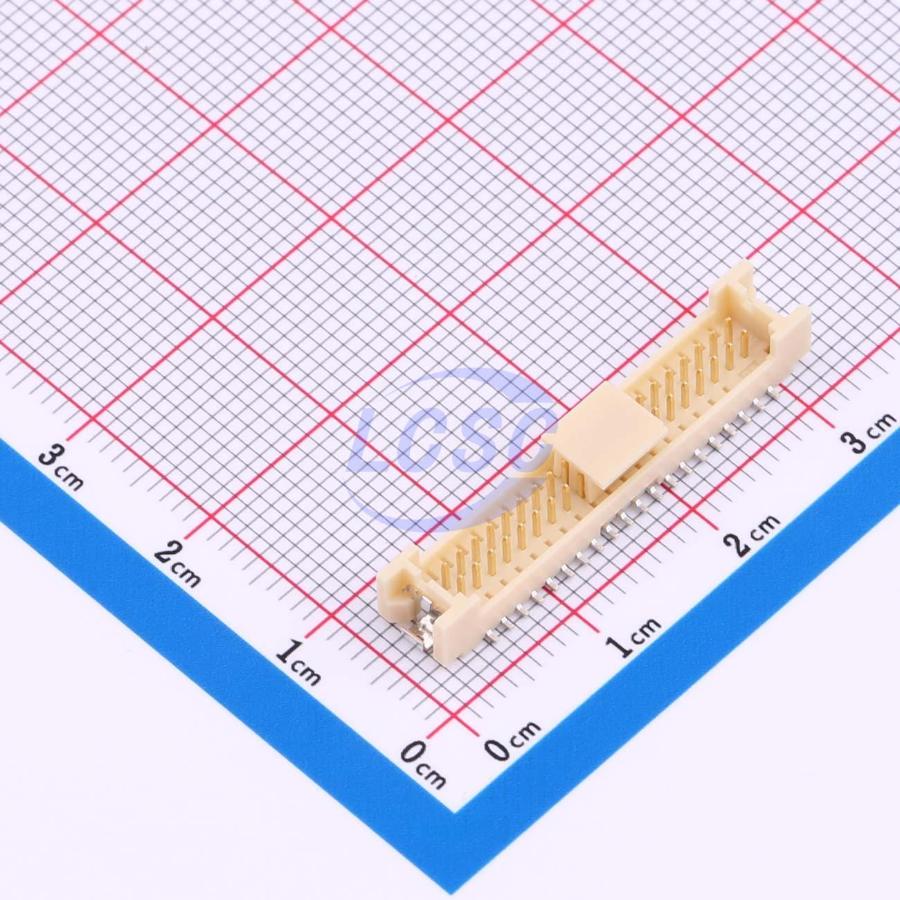

Разъём Hirose DF13EA-40DP-1.25V — штыревой SMD-разъём серии DF13 на 40 контактов, выполненный в два ряда с шагом 1,25 мм. Это ответная часть (header) для сопряжения с кабельными розетками той же серии; поставляется в ленте на катушке, что удобно для установки на плату автоматическим оборудованием.
Контакты выполнены из латуни и могут иметь покрытие оловом-медью либо золочением — выбор влияет на ресурс соединения: вариант с золочением выдерживает до 50 циклов сочленения-расчленения, оловянный — до 30. Усилие единичного сочленения не превышает 3 Н, усилие расчленения — не менее 0,3 Н, поэтому кабель можно подключать и отключать вручную без инструмента. Номинальные параметры цепи — 1 А при напряжении до 29,9 В переменного или постоянного тока, разъём выдерживает испытательное напряжение 500 В переменного тока в течение минуты.
Изолятор изготовлен из полиамида бежевого цвета с классом горючести UL94 V-0 и соответствует требованиям по стойкости к раскалённой нити по IEC 60695-2-11. Металлическая фурнитура корпуса — фосфористая медь с оловянным покрытием. Разъём сохраняет работоспособность в диапазоне температур от -35 до +85°C и рассчитан на хранение при -10…+60°C; сопротивление изоляции — не менее 500 МОм, сопротивление контакта — не более 30 мОм.
Паяные соединения выдерживают пайку волной при 250°C в течение 10 секунд либо ручную пайку при 300°C в течение 3 секунд, оплавление проводится по рекомендованному температурному профилю. Разъём прошёл испытания на пять циклов термоциклирования от -55 до 85°C, на вибрацию без потери контакта длительностью более 1 мкс и на влагостойкость при выдержке 96 часов при 40°C и относительной влажности 90-95%. Изделие зарегистрировано в реестре UL под номером E52653.
Основные характеристики
- Серия: DF13
- Число контактов: 40
- Шаг контактов: 1,25 мм
- Тип монтажа: SMT, поверхностный
- Тип разъёма: штыревой, два ряда
- Материал изолятора: полиамид, бежевый, UL94 V-0
- Материал контакта: латунь
- Покрытие контакта: олово-медь или золото
- Ресурс сочленения (золото / олово): 50 / 30 циклов
- Ном. ток: 1 А
- Ном. напряжение: 29,9 В AC/DC
- Выдерживаемое напряжение: 500 В AC, 1 минута
- Сопротивление изоляции: не менее 500 МОм
- Сопротивление контакта: не более 30 мОм
- Диап. рабочих температур: -35…+85°C
- Диап. температур хранения: -10…+60°C
- Упаковка: лента на катушке
- Номер UL: E52653
Где применяется
- Компактная электроника: межплатное и внутриблочное соединение шлейфов и кабельных жгутов при ограниченном месте на плате
- Портативные устройства: подключение аккумуляторных и сенсорных модулей, где важны низкий профиль и малый вес разъёма
- Промышленные и измерительные приборы: подключение периферийных плат кабельными жгутами с фиксацией без пайки на стороне кабеля
- Автоматизированный монтаж: производство с автоматической установкой компонентов благодаря поставке в ленте на катушке
