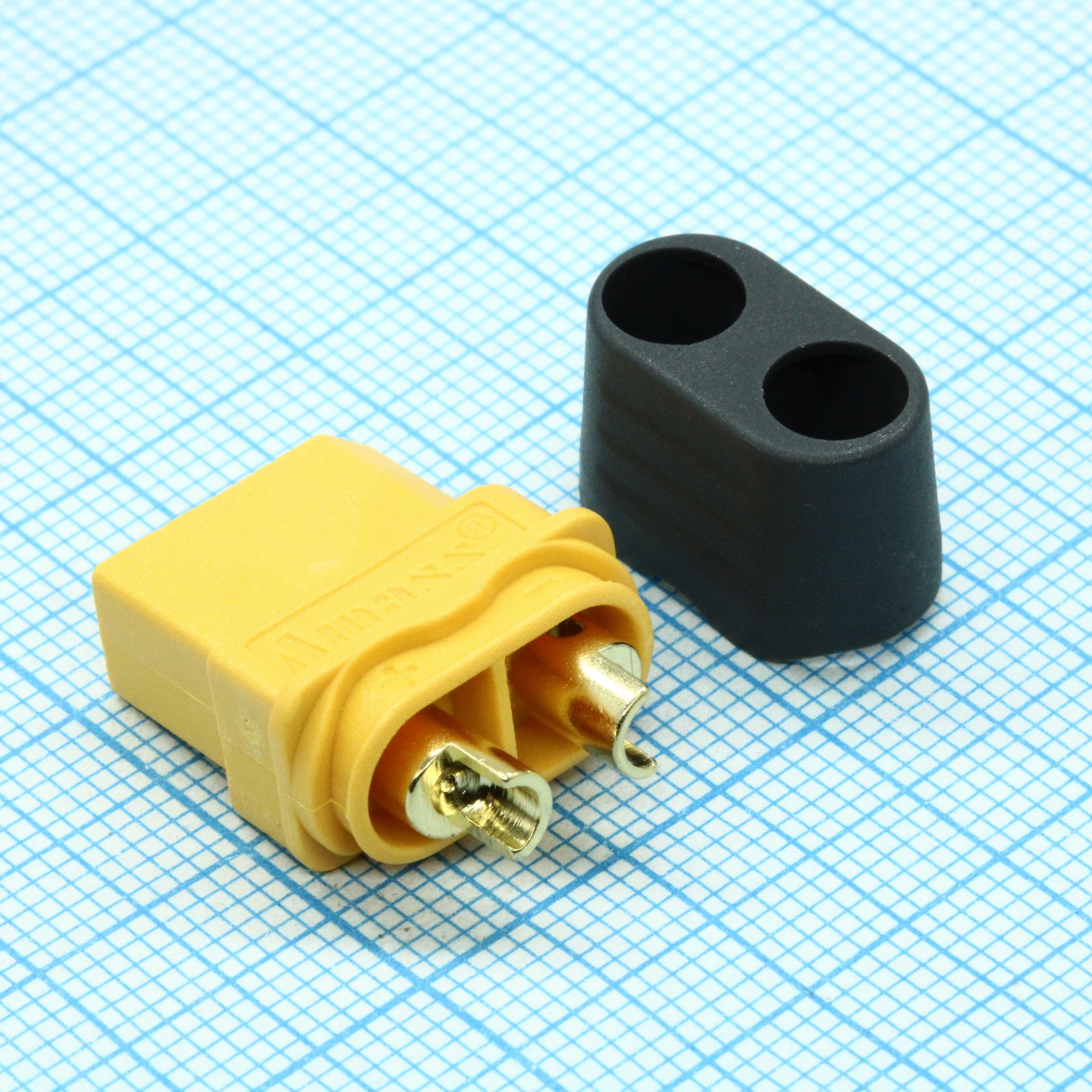

Разъём Amass XT60H-F.G.Y — гнездовая часть силового разъёма серии XT60 с шагом контактов 7,2 мм, предназначенная для монтажа на провод. Исполнение "H" добавляет к контактной паре пластиковый кожух-держатель, который фиксирует разъём на кабеле и защищает точку пайки или обжима от механических нагрузок и случайного касания токоведущих частей.
Контактная группа выполнена из латуни с золочением, что снижает переходное сопротивление и износ при многократном сочленении. Корпус отформован из полиамида класса горючести UL94 V0, что важно при использовании разъёма в аккумуляторных цепях, где возможен локальный нагрев контактов при высоких токах. Жёлтый цвет корпуса (индекс Y в обозначении) традиционен для линейки XT60 и облегчает визуальный контроль полярности при монтаже партии кабелей.
Разъём рассчитан на подключение провода сечением до 12 AWG и сочленяется с ответной вилкой XT60 серии. Заявленный ресурс механического сочленения — 1000 циклов, чего достаточно для сменных аккумуляторных блоков и разъёмных силовых линий, которые не переподключаются ежедневно. Рабочий диапазон температур от -20 до +120 °C позволяет применять разъём как в помещении, так и в моделях с активным охлаждением силовой части.
Основные характеристики
- Обозначение производителя: XT60 H-F
- Тип разъёма: 2 контакта, гнездо ("мама")
- Шаг контактов: 7,2 мм
- Номинальный ток: 30 А
- Пиковый ток: 60 А
- Напряжение: 500 В постоянного тока
- Материал контакта: латунь с золочением
- Материал корпуса: полиамид (PA), класс горючести UL94 V0
- Сечение подключаемого провода: до 12 AWG
- Температурный диапазон: от -20 до +120 °C
- Ресурс сочленения: 1000 циклов
- Сертификация: CE, UL
Где применяется
- Аккумуляторные сборки: подключение батарейных блоков к контроллерам заряда и разряда
- Радиоуправляемые модели: силовые линии питания двигателей и регуляторов хода
- Портативные источники питания: разъёмные соединения в переносных аккумуляторных боксах
- Ремонт и замена кабелей: восстановление силовых линий с разъёмным соединением вместо пайки напрямую
