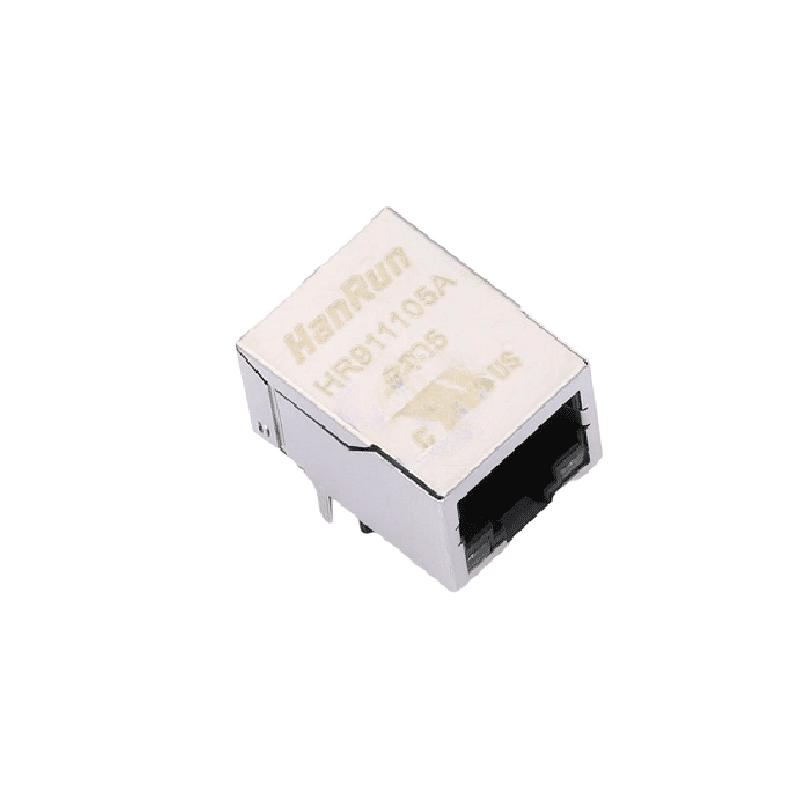

Разъем HanRun HR911105A — сетевой разъём стандарта IEEE802.3 для кабельных сборок в системах Ethernet. Это не простой RJ45: внутри корпуса встроены индуктивные элементы (дроссель на 350 мкГн), которые фильтруют высокочастотные помехи и улучшают целостность сигнала. На передней панели расположены два светодиода — зелёный и жёлтый — для индикации состояния соединения. Разъём выполнен с экранированием типа A, защищающим сигнальные линии от внешних электромагнитных полей.
Конструкция рассчитана на 12 контактов с шагом 2.54 мм. Параметры сигнальной целостности нормированы в диапазоне от 1 МГц до 100 МГц: перекрёстные помехи (crosstalk) не превышают −40 дБ на частотах 1–30 МГц и ослабевают с ростом частоты; коэффициент отражения (return loss) находится в пределах от −20 дБ до −10 дБ в зависимости от частотного диапазона; вносимые потери не превышают 1 дБ на полосе 300 кГц–100 МГц. Ослабление синфазной помехи (common mode rejection) составляет минимум −30 дБ на низких частотах и −20 дБ при 50–150 МГц.
Разъём предназначен для поверхностного монтажа на печатную плату и выдерживает напряжение изоляции 1500 В переменного тока (среднеквадратичное значение). Это обеспечивает защиту от электрических помех в промышленных сетях и при использовании в условиях с повышенным уровнем помех.
Основные характеристики
Разъём IEEE802.3 с встроенной фильтрацией 350 мкГн, экранированием и LED-индикаторами. Шаг контактов 2.54 мм, напряжение изоляции 1500 В, вносимые потери ≤1 дБ на 300 кГц–100 МГц.
Где применяется
- Сетевые адаптеры: в сетевых карточках и контроллерах для фильтрации помех в Ethernet линиях
- Промышленная коммуникация: в системах с повышенным уровнем электромагнитных помех
- Медицинская электроника: в оборудовании, требующем надёжной гальванической развязки и фильтрации
- Телекоммуникационное оборудование: в маршрутизаторах и коммутаторах для стабилизации сигнала
