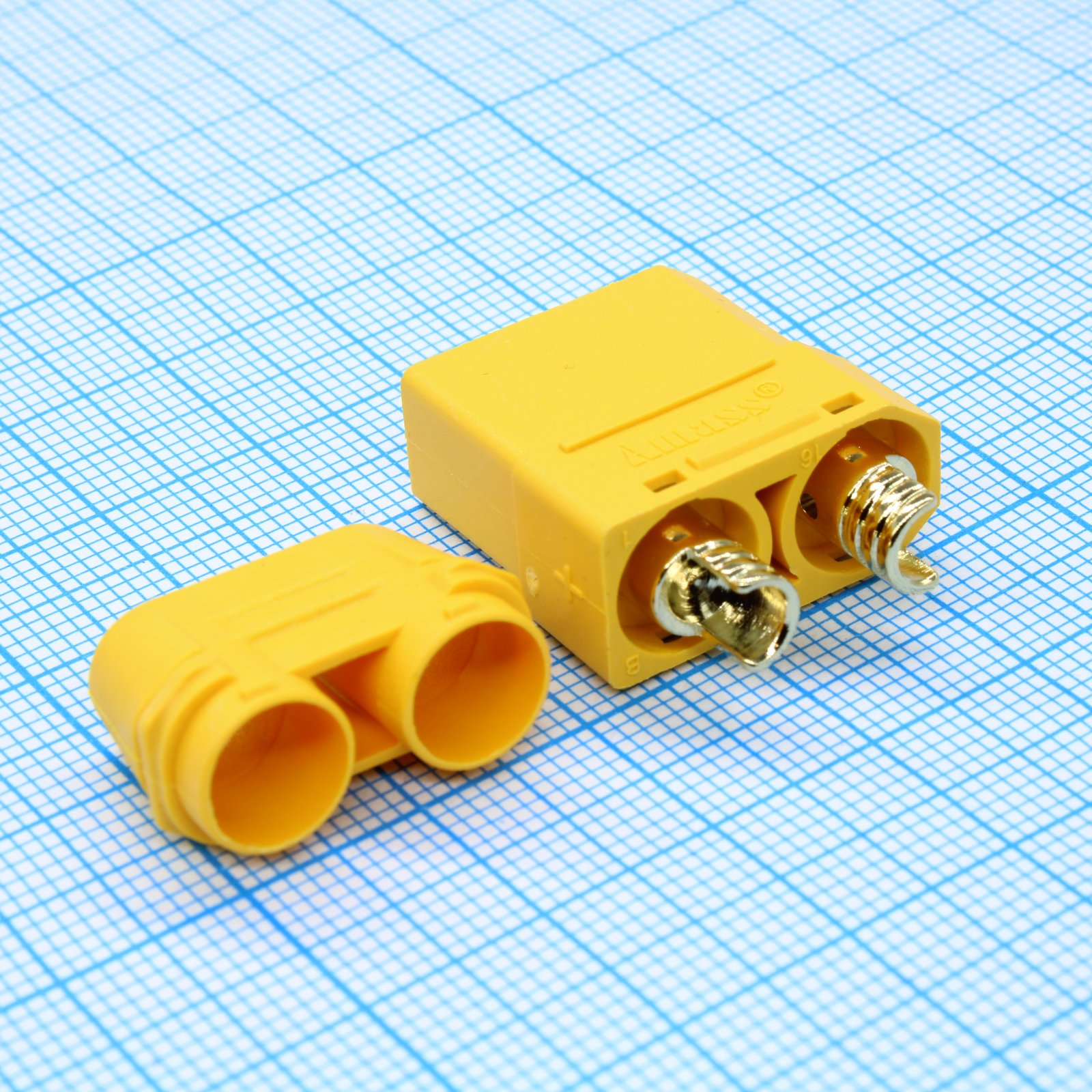

Разъём Amass XT90H-F.G.Y.T — силовая розетка на кабель, парная к вилке серии XT90, с двумя контактами на номинальный ток до 45 А и напряжение до 500 В. Разъём применяется как разборное силовое соединение в цепях, где нагрузку периодически размыкают: полярность контактов задана конструкцией корпуса, поэтому спутать подключение при сборке жгута практически невозможно.
Контакты позолочены, переходное сопротивление контакта — не более 1,0 мОм, что при токах в десятки ампер ограничивает нагрев самого соединения, а не только проводника. Корпус выполнен из полиамида класса горючести UL94-V0 и работает в диапазоне температур от -20 до +120°C — запас по нагреву заложен именно под режимы с длительной токовой нагрузкой, а не только под окружающую температуру.
Производитель нормирует ресурс соединения примерно в 100 циклов подключения-отключения и указывает в качестве рекомендованного применения литиевые аккумуляторные батареи: разъём рассчитан на разборные силовые сборки, а не на постоянное неразъёмное соединение. Номинальный ток по разным паспортным данным приводится в диапазоне 40–45 А — конкретное значение зависит от сечения подключаемого провода.
Корпус окрашен в жёлто-чёрную маркировку, принятую для силовых разъёмов серии XT90 — это позволяет быстро отличить их от разъёмов сигнальных цепей или разъёмов другого номинала тока в общем жгуте проводов.
Основные характеристики
- Тип разъёма: розетка на кабель
- Число контактов: 2
- Номинальный ток: 40–45 А
- Номинальное напряжение: 500 В DC
- Материал изоляции корпуса: полиамид (ПА)
- Класс горючести: UL94-V0
- Сопротивление контакта: ≤1,0 мОм
- Материал контактов: позолоченные
- Рабочая температура: от -20°C до +120°C
- Ресурс: около 100 циклов подключения
- Цвет корпуса: жёлтый/чёрный
Где применяется
- Аккумуляторные сборки: разъёмное подключение силовых проводов литиевых батарей
- Электротранспорт: электросамокаты, электровелосипеды и лёгкие электромобили с силовыми цепями на десятки ампер
- Зарядные устройства: разъёмное соединение аккумулятора с зарядной станцией на время зарядки
- Промышленные источники питания: силовое соединение узлов с низким переходным сопротивлением контакта
