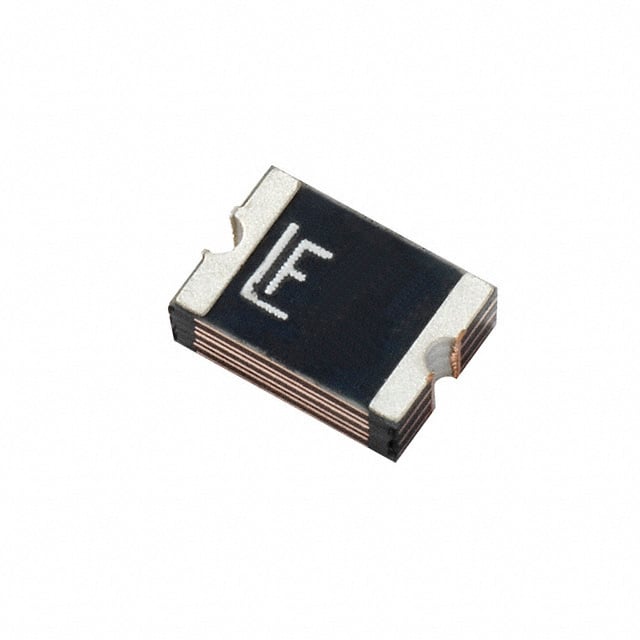

Предохранитель Littelfuse 1812L150/24MR — самовосстанавливающийся полимерный PTC-предохранитель серии 1812L в корпусе типоразмера 1812 для поверхностного монтажа. Номинальный ток удержания при 20 °C — 1,5 А, максимальное рабочее напряжение — 24 В постоянного тока, максимальный ток неисправности, который предохранитель способен выдержать без разрушения, — 20 А.
Принцип действия PTC-предохранителя основан на резком росте сопротивления полимерного элемента при перегреве: пока ток в цепи не превышает рабочий ток удержания, сопротивление устройства остаётся низким — не более 0,040 Ом. При превышении тока срабатывания 3 А элемент разогревается, его сопротивление возрастает, ток в цепи ограничивается, а после устранения перегрузки и остывания предохранитель самостоятельно возвращается в проводящее состояние без замены детали.
Ток удержания зависит от температуры окружающей среды: при 0 °C он составляет 1,67 А, при 50 °C — 1,08 А, при 85 °C — 0,60 А, а при отрицательных температурах, вплоть до -40 °C, возрастает до 2,05 А. Это необходимо учитывать при расчёте рабочей точки для конкретного температурного диапазона устройства. Максимальное время срабатывания при токе 8 А — 1,5 с, мощность, рассеиваемая предохранителем в сработавшем состоянии, — 0,8 Вт, а сопротивление после срабатывания не превышает 0,120 Ом.
Диапазон рабочих температур окружающей среды — от -40 °C до +85 °C. Выводы предохранителя выполнены из омеднённого материала с оловянным покрытием (матовое луженое покрытие), паяемость соответствует стандартам EIA RS186-9 E и ANSI/J-STD-002 категории 3. На корпусе нанесена маркировка LF150-24.
Основные характеристики
- Тип устройства: самовосстанавливающийся PTC-предохранитель
- Корпус: 1812, SMD-монтаж
- Ток удержания (20 °C): 1,5 А
- Ток срабатывания: 3 А
- Максимальное напряжение: 24 В постоянного тока
- Максимальный ток неисправности: 20 А
- Максимальное время срабатывания: 1,5 с при токе 8 А
- Сопротивление до срабатывания: не более 0,040 Ом
- Сопротивление после срабатывания: не более 0,120 Ом
- Рассеиваемая мощность в сработавшем состоянии: 0,8 Вт
- Диапазон рабочих температур: от -40 °C до +85 °C
- Материал выводов: омеднённые, луженые (матовое покрытие)
Где применяется
- Бытовая электроника: защита цепей питания низковольтных устройств от перегрузки без необходимости замены детали
- Системы управления: ограничение тока в цепях с напряжением до 24 В постоянного тока
- Периферийные устройства: защита портов и линий связи, подверженных случайным коротким замыканиям
- Компактные платы: корпус 1812 удобен для установки в устройства с ограниченным местом на плате
