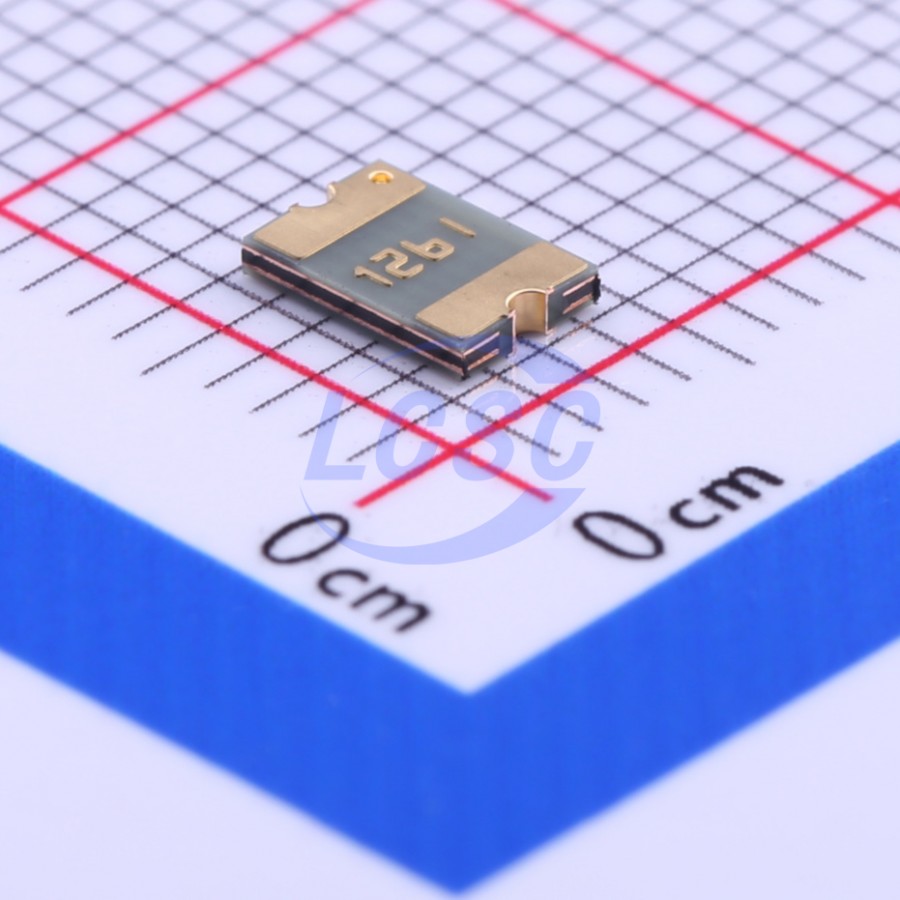

Предохранитель Bourns MF-MSMF125-2 — самовосстанавливающийся предохранитель из серии MF-MSMF в корпусе 1812 для поверхностного монтажа. Он включается последовательно с защищаемой нагрузкой и пропускает ток удержания 1,25 А без заметного нагрева. Если ток превышает порог срабатывания 2,5 А, элемент нагревается, его сопротивление резко растёт, и ток в цепи падает до безопасного значения.
В отличие от плавкой вставки, после устранения причины перегрузки и снятия напряжения элемент остывает и возвращается в проводящее состояние. Менять его вручную не нужно, поэтому такие предохранители ставят в устройства, где доступ к плате ограничен. Время срабатывания данного исполнения составляет 0,4 с. Допустимая рассеиваемая мощность — 0,8 Вт.
Максимальное рабочее напряжение — 6 В, максимальный прерываемый ток — 100 А. Это низковольтная защита для шин питания, USB-портов, линий питания периферии и аккумуляторных цепей. На более высоких напряжениях её применять нельзя. Сопротивление в проводящем состоянии лежит в пределах от 0,05 до 0,14 Ом, и его падение напряжения нужно учитывать в цепях с малым запасом по питанию.
Корпус 1812 (4532 по метрической системе) имеет длину 4,37–4,73 мм и ширину 3,07–3,41 мм, высота — не более 0,85 мм. Рабочий температурный диапазон — от −40 до +85 °C. Следует помнить, что с ростом температуры окружающей среды ток удержания снижается, поэтому запас по току лучше проверять на верхней границе диапазона. Компонент имеет уровень чувствительности к влаге 1, класс защиты от электростатического разряда 6 по модели человеческого тела, а также сертификаты UL и TÜV.
Основные характеристики
- Производитель: Bourns
- Серия: MF-MSMF
- Тип: самовосстанавливающийся предохранитель
- Ток удержания: 1,25 А
- Ток срабатывания: 2,5 А
- Максимальное напряжение: 6 В
- Максимальный ток: 100 А
- Время срабатывания: 0,4 с
- Рассеиваемая мощность: 0,8 Вт
- Сопротивление: от 0,05 до 0,14 Ом
- Корпус: 1812, поверхностный монтаж
- Высота: не более 0,85 мм
- Рабочая температура: от −40 до +85 °C
- Сертификаты: UL (файл E174545), TÜV (R 02057213)
Где применяется
- Автомобильная электроника: защита низковольтных цепей бортовых модулей от перегрузки и короткого замыкания.
- Портативные устройства: ограничение тока в цепях питания и аккумуляторных линиях.
- Порты и периферия: защита выходов питания интерфейсов и подключаемых нагрузок.
- Платы малых размеров: замена плавких вставок там, где важны компактность и отсутствие обслуживания.
