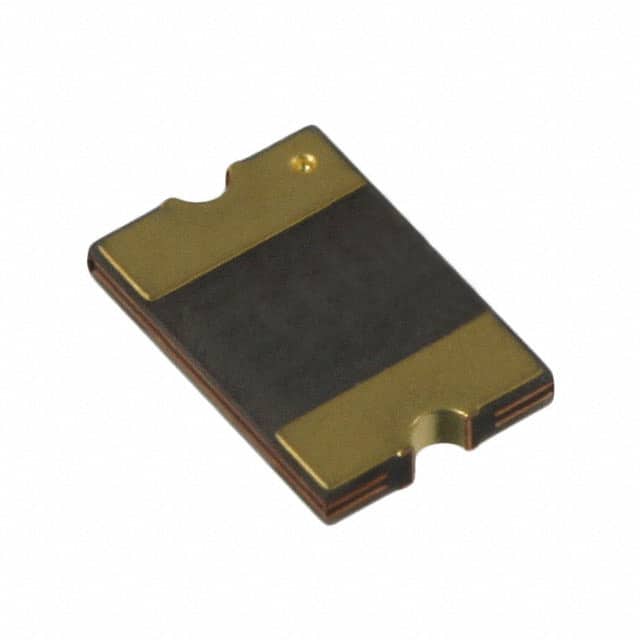

Предохранитель Bourns MF-MSMF150 (MF-MSMF150-2) — самовосстанавливающийся полимерный предохранитель типа PTC серии MF-MSMF, предназначенный для защиты низковольтных цепей от перегрузки по току. При превышении тока срабатывания сопротивление компонента резко возрастает, ток в цепи ограничивается, а после устранения перегрузки и остывания предохранитель самостоятельно возвращается в рабочее состояние без демонтажа и замены.
Ток удержания (I hold), при котором компонент остаётся в проводящем состоянии, составляет 1,5 А, ток срабатывания — 3 А. Максимально допустимый ток через предохранитель — 100 А, максимальное рабочее напряжение — 6 В. Сопротивление в холодном состоянии лежит в диапазоне от 0,03 до 0,12 Ом, что вносит дополнительное падение напряжения в защищаемой цепи и учитывается при расчёте.
Корпус выполнен в типоразмере 1812 для поверхностного монтажа, что упрощает автоматизированную установку на плату. Рассеиваемая мощность при типовой нагрузке — 0,8 Вт, время срабатывания при токе 8 А не превышает 8 секунд.
Рабочий диапазон температур — от −40 до +85 °C. Такой запас по температуре позволяет использовать предохранитель как в бытовой электронике, так и в устройствах с более жёсткими условиями эксплуатации, например в автомобильных периферийных модулях.
Основные характеристики
- Ток удержания (I hold): 1,5 А
- Ток срабатывания: 3 А
- Максимальный ток: 100 А
- Максимальное рабочее напряжение: 6 В
- Сопротивление: 0,03–0,12 Ом
- Рассеиваемая мощность: 0,8 Вт
- Время срабатывания: не более 8 с при токе 8 А
- Корпус: 1812, SMD
- Габариты: длина 4,37–4,73 мм, ширина 3,07–3,41 мм, высота 0,55–0,85 мм
- Диапазон рабочих температур: −40…+85 °C
Где применяется
- Защита портов USB: ограничение тока при коротком замыкании или перегрузке на линии питания порта.
- Периферийные устройства и внешние накопители: защита цепей питания без необходимости замены предохранителя после срабатывания.
- Портативная электроника: компактный SMD-корпус вписывается в плотную компоновку платы.
- Цепи заряда аккумуляторов: ограничение тока при нештатных режимах заряда.
Специалисты «Азияторга» подберут позицию под конкретную схему, предложат аналог при необходимости и рассчитают срок поставки. Заявку можно отправить на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
