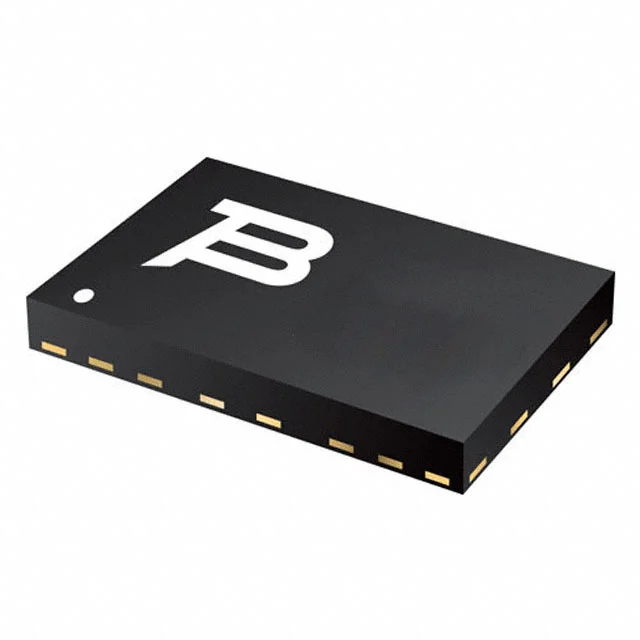

Предохранитель Bourns TBU-CA065-200-WH — самовосстанавливающееся защитное устройство серии TBU (Transient Blocking Unit), которое ограничивает ток при перегрузке и восстанавливает проводимость после устранения неисправности без замены компонента. В отличие от классических PTC-предохранителей, элемент реагирует на превышение тока за микросекунды, что позволяет использовать его для защиты линий передачи данных и телекоммуникационного оборудования от быстрых импульсных перегрузок.
Устройство переходит в состояние высокого импеданса при токе от 200 до 400 мА, типовое значение срабатывания — 300 мА. Время блокировки — порядка 1 мкс, поэтому ток через защищаемую цепь ограничивается практически мгновенно, до того как перегрузка успевает повредить чувствительные компоненты ниже по схеме.
После снятия перегрузки и падения напряжения на компоненте до уровня от 12 до 20 В (типовое значение — 16 В) предохранитель самостоятельно возвращается в проводящее состояние. В заблокированном состоянии ток покоя не превышает 1 мА (типовое значение — 0,5 мА), что позволяет использовать устройство в линиях с ограниченным энергопотреблением.
Компонент рассчитан на длительное действующее напряжение переменного тока 300 В и выдерживает пиковый импульс до 650 В, устойчивость к электростатическому разряду по модели HBM — ±2 кВ. Рабочий диапазон температур — от -55°C до +125°C, температура хранения — от -65°C до +150°C. Тепловое сопротивление переход-плата составляет 98°C/Вт на стандартной плате FR4 и снижается до 40°C/Вт при использовании теплоотвода. Корпус — DFN-3 для поверхностного монтажа.
Основные характеристики
- Тип защиты: самовосстанавливающийся (TBU)
- Ток срабатывания: от 200 до 400 мА (типовое значение 300 мА)
- Время блокировки: 1 мкс
- Напряжение сброса: от 12 до 20 В (типовое значение 16 В)
- Ток покоя в заблокированном состоянии: от 0,25 до 1,00 мА (типовое значение 0,5 мА)
- Длительное напряжение переменного тока: 300 В
- Пиковое импульсное напряжение: 650 В
- Номинальное напряжение: 650 В
- Диапазон рабочих температур: от -55°C до +125°C
- Температура хранения: от -65°C до +150°C
- Тепловое сопротивление переход-плата (FR4): 98°C/Вт
- Тепловое сопротивление с теплоотводом: 40°C/Вт
- Устойчивость к ЭСР (HBM): ±2 кВ
- Корпус: DFN-3, SMD
Где применяется
- Телекоммуникационное оборудование: защита абонентских линий и портов от импульсных перегрузок
- Промышленные интерфейсы: ограничение тока на линиях передачи данных без вывода узла из строя
- Повторяющиеся перегрузки: применение там, где предохранитель должен восстанавливаться самостоятельно, а не заменяться после каждого срабатывания
- Оборудование с чувствительными входами: защита цепей, требующих быстрого ограничения тока в микросекундном диапазоне
