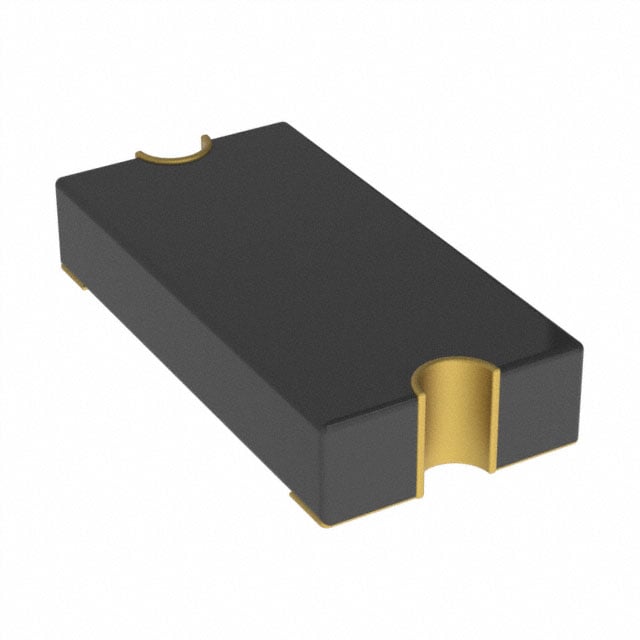

Предохранитель Bourns MF-NSMF012-2 — самовосстанавливающийся полимерный предохранитель (PTC) для поверхностного монтажа в корпусе типоразмера 1206. Устройство защищает цепь от перегрузки и короткого замыкания за счёт роста собственного сопротивления при нагреве: после срабатывания предохранитель возвращается в проводящее состояние самостоятельно, без замены компонента, как только ток и температура возвращаются к номинальным значениям.
Ток удержания (I hold) составляет 0,12 А — это максимальный ток, при котором предохранитель остаётся в низкоомном состоянии неограниченно долго. Ток срабатывания — 0,3 А, а переход в высокоомное состояние при токе 1,5 А занимает 0,5 с. Максимальное рабочее напряжение — 30 В, максимальный ток аварийного режима, который компонент выдерживает без разрушения, — 40 А.
Сопротивление предохранителя в холодном состоянии лежит в диапазоне от 0,7 до 15 Ом в зависимости от экземпляра партии, это нормально для приборов такого класса и учитывается при расчёте падения напряжения на защищаемой цепи в дежурном режиме. Рассеиваемая мощность в сработавшем состоянии — 0,8 Вт. Выводы имеют покрытие никель-золото (Electroless Ni under immersion Au), совместимое как с бессвинцовым, так и с оловянно-свинцовым профилем пайки.
Рабочий диапазон температур — от -40°C до +85°C, компонент сертифицирован по cUL, TÜV и требованиям автомобильного стандарта AEC-Q200, что говорит о повышенных требованиях к стабильности параметров при вибрации и температурных циклах. Габариты корпуса — 4,37–4,73 × 3,07–3,41 × 0,70–1,10 мм, влажность хранения — не более 70% относительной влажности.
Основные характеристики
- Тип: самовосстанавливающийся предохранитель (PTC)
- Корпус: 1206, поверхностный монтаж
- Ток удержания (I hold): 0,12 А
- Ток срабатывания: 0,3 А
- Время срабатывания: 0,5 с при токе 1,5 А
- Максимальное рабочее напряжение: 30 В
- Максимальный ток аварийного режима: 40 А
- Сопротивление, мин./макс.: 0,7 Ом / 15 Ом
- Рассеиваемая мощность: 0,8 Вт
- Материал вывода: никель-золото (Electroless Ni under immersion Au)
- Рабочая температура: от -40°C до +85°C
- Габариты: 4,37–4,73 × 3,07–3,41 × 0,70–1,10 мм
- Сертификаты: cUL, TÜV, AEC-Q200
Где применяется
- Телекоммуникационное оборудование: защита портов и линий питания от перегрузки
- Бытовая и портативная электроника: защита цепей аккумуляторов и портов USB без разового предохранителя
- Промышленная автоматика: восстанавливаемая защита цепей на удалённых объектах без обслуживания
- Автомобильная электроника: сертификация AEC-Q200 допускает применение в бортовых цепях
