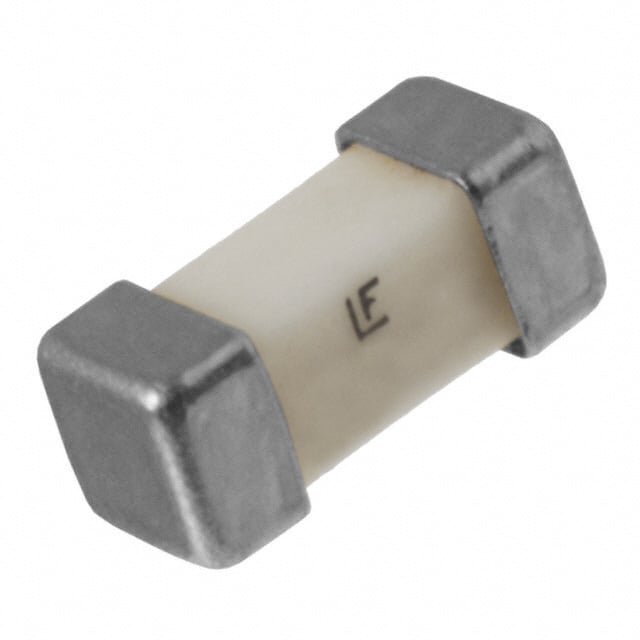

Предохранитель Littelfuse 0451 0451010.MRL — предохранитель поверхностного монтажа серии 451 в керамическом корпусе типоразмера 2410, рассчитанный на номинальный ток 10 А при напряжении до 125 В переменного или постоянного тока. Исполнение относится к сверхбыстродействующему типу: плавкая вставка разрывает цепь без выдержки времени, характерной для инерционных предохранителей, поэтому такое исполнение выбирают для защиты цепей, чувствительных к резким броскам тока.
Разрывная способность предохранителя рассчитана на отключение значительных аварийных токов: в цепях переменного тока при напряжении 125 В он выдерживает отключение тока до 35 А, а в цепях постоянного тока при 32 В — до 400 А. Для постоянного тока при номинальном напряжении 125 В допустимый ток отключения составляет 50 А, при 32 В — также до 400 А. Такой запас по разрывной способности позволяет применять предохранитель в цепях с высокими пиковыми токами короткого замыкания без разрушения корпуса.
Корпус предохранителя керамический, что обеспечивает термостойкость и стабильность характеристики срабатывания при нагреве. Габариты компонента — 6,10×2,69×2,69 мм. Выводы выпускаются в двух вариантах покрытия: золочёные колпачки либо колпачки с оловянно-серебряным покрытием, что даёт возможность подобрать вариант под применяемый на производстве припой и флюс. Монтаж поверхностный, пайка выполняется методом оплавления бессвинцовым припоем с пиковой температурой 260°C в течение 10 секунд.
Сопротивление предохранителя в холодном состоянии составляет 0,0056 Ом, показатель плавления I²t — 26,46 А²с; эта величина определяет энергию, которую должна поглотить плавкая вставка, чтобы разомкнуть цепь. Рабочий диапазон температур — от -55°C до +125°C, уровень чувствительности к влаге соответствует классу 1, то есть компонент не требует ограничений по времени хранения на воздухе перед пайкой.
Основные характеристики
- Серия: 451
- Тип предохранителя: сверхбыстродействующий
- Номинальный ток: 10 А
- Номинальное напряжение: 125 В AC/125 В DC
- Корпус: 2410
- Материал корпуса: керамика
- Габариты: 6,10×2,69×2,69 мм
- Выводы: золочёные колпачки / колпачки с Sn-Ag покрытием
- Разрывная способность AC: 35 А при 125 В, 400 А при 32 В
- Разрывная способность DC: 50 А при 125 В, 400 А при 32 В
- Сопротивление в холодном состоянии: 0,0056 Ом
- Показатель плавления I²t: 26,46 А²с
- Рабочая температура: от -55°C до +125°C
- Уровень чувствительности к влаге: класс 1
- Параметры пайки: оплавление, бессвинцовый припой, 260°C, 10 с
- Тип монтажа: SMD
Где применяется
- Источники питания: защита входных и выходных цепей импульсных блоков питания от перегрузки и короткого замыкания
- Промышленная автоматика: защита силовых и сигнальных цепей контроллеров и модулей ввода-вывода
- DC/DC-преобразователи: ограничение аварийного тока на низковольтных участках схемы
- Аккумуляторные и зарядные цепи: быстрое отключение при внутреннем коротком замыкании благодаря сверхбыстрому срабатыванию
