Предохранитель Littelfuse 015401.5DRT — инерционный чип-предохранитель для поверхностного монтажа, рассчитанный на номинальный ток 1,5 А при напряжении до 125 В. Инерционная характеристика срабатывания означает, что предохранитель не реагирует на кратковременные броски тока при включении оборудования и разрывает цепь только при устойчивой перегрузке — этим он отличается от быстродействующих предохранителей того же номинала.

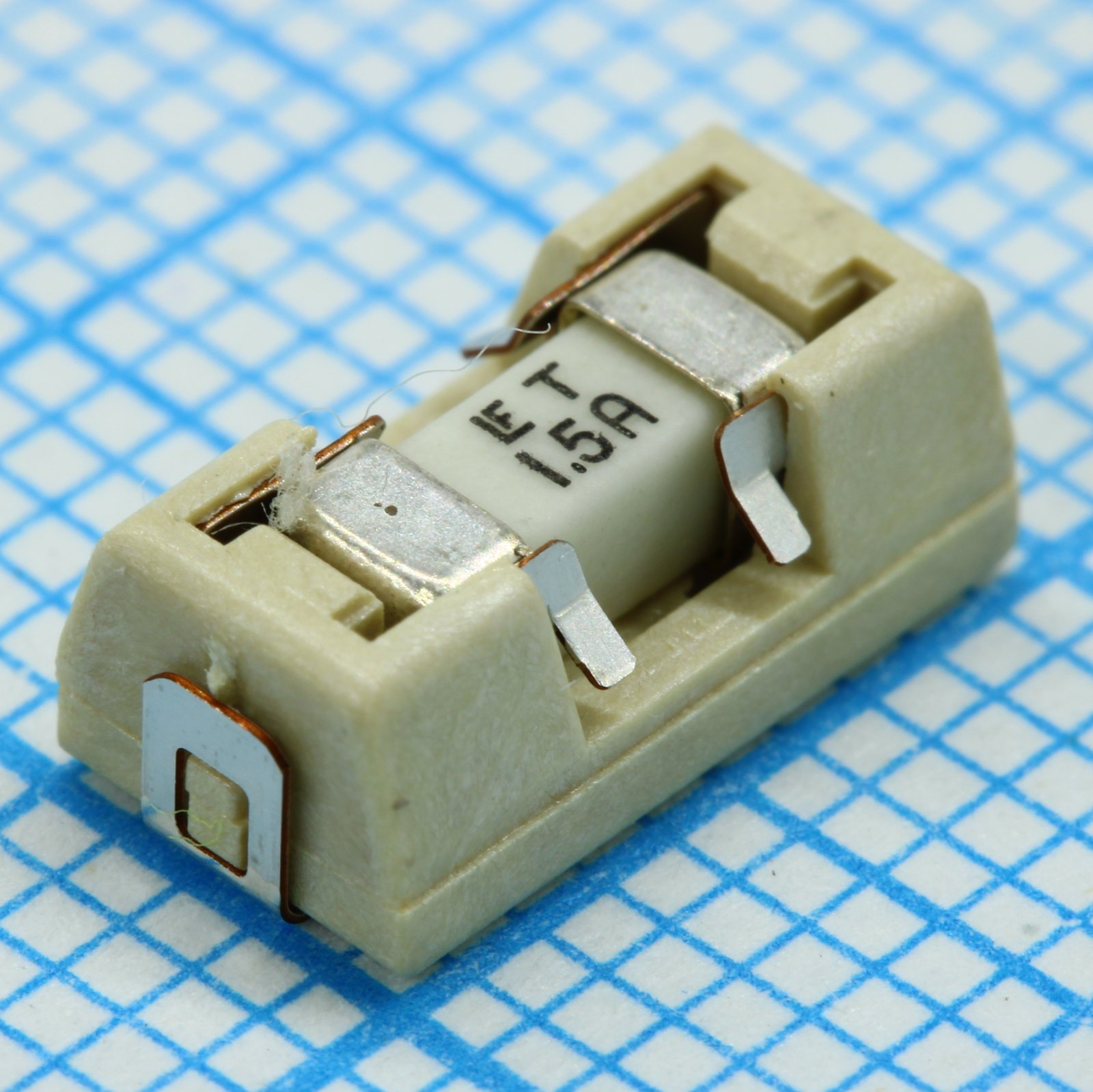

Компонент выполнен в корпусе типоразмера NANO2 OMNI-BLOK с габаритами 9,73×5,03×3,81 мм и поставляется лентой на катушке для автоматизированного монтажа. Корпус держателя окрашен в бежевый цвет — по цвету на плате можно на глаз отличить предохранитель этого номинала от соседних позиций той же серии с другим временем срабатывания.
Предохранитель выдерживает температуру пайки оплавлением до 260 °C, что соответствует стандартным профилям SMD-монтажа. Рабочий диапазон температур эксплуатации — от -55 до +125 °C, что допускает использование компонента в устройствах, работающих на морозе или вблизи источников тепла, без дополнительного изменения номинала.
Инерционная характеристика делает предохранитель Littelfuse 015401.5DRT пригодным для цепей с индуктивной или ёмкостной нагрузкой, где при включении возникает кратковременный пусковой ток, в несколько раз превышающий номинальный. Быстродействующий предохранитель на том же токе в такой цепи срабатывал бы ложно при каждом включении оборудования.
Основные характеристики
- Номинальный ток: 1,5 А
- Номинальное напряжение: 125 В
- Характеристика срабатывания: инерционная (с задержкой)
- Размеры: 9,73 × 5,03 × 3,81 мм
- Тип корпуса: NANO2 OMNI-BLOK
- Цвет корпуса держателя: бежевый
- Диапазон рабочих температур: от -55 до +125 °C
- Температура пайки оплавлением: 260 °C
- Монтаж: SMD
Где применяется
- Бытовая электроника: защита цепей питания с ёмкостными фильтрами, дающими пусковой бросок тока
- Промышленная автоматика: защита цепей с двигателями и трансформаторами, где при включении ток кратковременно превышает номинал
- Источники питания: защита выпрямителей и импульсных преобразователей от длительной перегрузки по току
- Автоматизированное производство плат: лента на катушке позволяет устанавливать компонент на автоматических линиях монтажа
