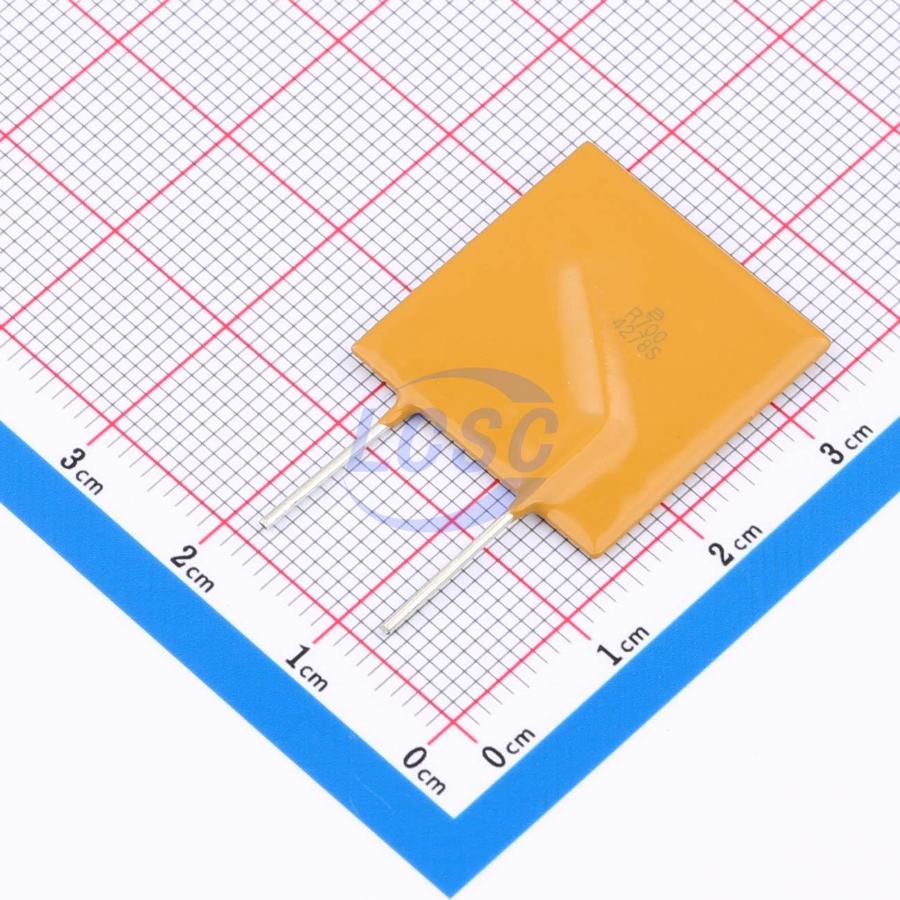

Bourns MF-R700 — восстанавливаемый полимерный предохранитель (PTC-элемент) в радиальном дисковом корпусе для выводного монтажа. Ток удержания (Ih) составляет 7 А, ток срабатывания (It) — 14 А, максимальный ток — 40 А при номинальном напряжении 30 В. Время срабатывания 17,5 сек. После отключения цепи при превышении тока компонент охлаждается и восстанавливает проводимость самостоятельно, без необходимости замены.
Полимерная конструкция обеспечивает быстрое реагирование на перегрузку и многократное использование без износа. Начальное сопротивление 5 мОм гарантирует минимальные потери в нормальном режиме. После срабатывания сопротивление возрастает до 30 мОм, что обеспечивает защиту от перетока. Радиальное расположение выводов (расстояние 10,2 мм) облегчает монтаж в стандартные сквозные отверстия печатных плат. Рабочий диапазон температур от -40 до +85°C соответствует требованиям промышленного оборудования.
Основные характеристики
Восстанавливаемый полимерный предохранитель Bourns с током удержания 7 А и током срабатывания 14 А. Максимальный ток 40 А при напряжении 30 В. Начальное сопротивление 5 мОм. Рабочая температура от -40 до +85°C. Радиальный корпус для выводного монтажа, расстояние между выводами 10,2 мм.
Где применяется
- Источники питания: защита цепей питания от перегрузки и короткого замыкания в импульсных преобразователях и регуляторах
- Промышленное оборудование: защита управляющих цепей и цепей датчиков от перетока при срабатывании индуктивных нагрузок
- Коммуникационное оборудование: защита портов и цепей сигнала в модемах, маршрутизаторах, телефонных аппаратах
- Бытовая и потребительская электроника: защита цепей питания в приборах, требующих надежности без обслуживания
Специалисты компании помогут подобрать предохранитель с требуемыми параметрами защиты, предложат аналогичные компоненты и согласуют сроки доставки. Заявки отправляйте на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
