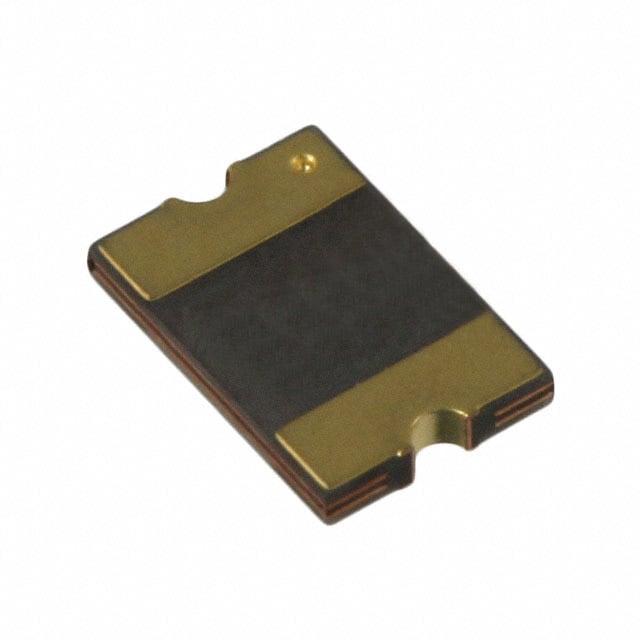

Предохранитель Bourns MF-MSMF075-2 — самовосстанавливающийся полимерный предохранитель для поверхностного монтажа в корпусе типоразмера 1812. При превышении номинального тока полимерный элемент разогревается, увеличивает сопротивление и ограничивает ток в цепи; после устранения перегрузки и остывания предохранитель возвращается в проводящее состояние без замены детали.
Ток удержания составляет 0.75 А — при этом токе предохранитель остаётся в низкоомном состоянии неограниченно долго. Ток срабатывания — 1.50 А: при его превышении начинается переход в высокоомное состояние. Максимальное время срабатывания при тестовом токе — 8.0 с, что определяет скорость реакции защиты на перегрузку.
Сопротивление предохранителя в начальном состоянии не превышает 0.11 Ом, после срабатывания и восстановления — не более 0.45 Ом; рост сопротивления после первого срабатывания — нормальное поведение таких предохранителей и учитывается при расчёте цепи. Максимальный ток размыкания, который предохранитель выдерживает при срабатывании без повреждения, — 100 А. Рассеиваемая мощность в сработавшем состоянии — 0.8 Вт.
Максимальное рабочее напряжение — 13.2 В, поэтому предохранитель рассчитан на цепи низкого напряжения, а не на сетевое питание. Диапазон рабочих температур — от -40°C до +85°C. Минимальная ширина вывода — 0.30 мм, толщина корпуса типоразмера 1812 — от 0.55 до 0.85 мм.
Основные характеристики
- Тип: самовосстанавливающийся предохранитель
- Типоразмер корпуса: 1812
- Ток удержания: 0.75 А
- Ток срабатывания: 1.50 А
- Максимальное напряжение: 13.2 В
- Максимальный ток размыкания: 100 А
- Максимальное время срабатывания: 8.0 с
- Сопротивление начальное / после срабатывания: 0.11 Ом / 0.45 Ом
- Рассеиваемая мощность: 0.8 Вт
- Диапазон рабочих температур: от -40°C до +85°C
- Тип монтажа: поверхностный (SMD)
- Минимальная ширина вывода: 0.30 мм
- Габариты: 4.37–4.73 × 3.07–3.41 × 0.55–0.85 мм
Где применяется
- Защита портов USB: ограничение тока при коротком замыкании на линии питания порта
- Компьютерная периферия: защита цепей питания низковольтных модулей и контроллеров
- Аккумуляторные цепи малой мощности: ограничение тока заряда и разряда в портативных устройствах
- Бытовая электроника: защита плат питания в компактных корпусах с ограниченным местом под компонент
