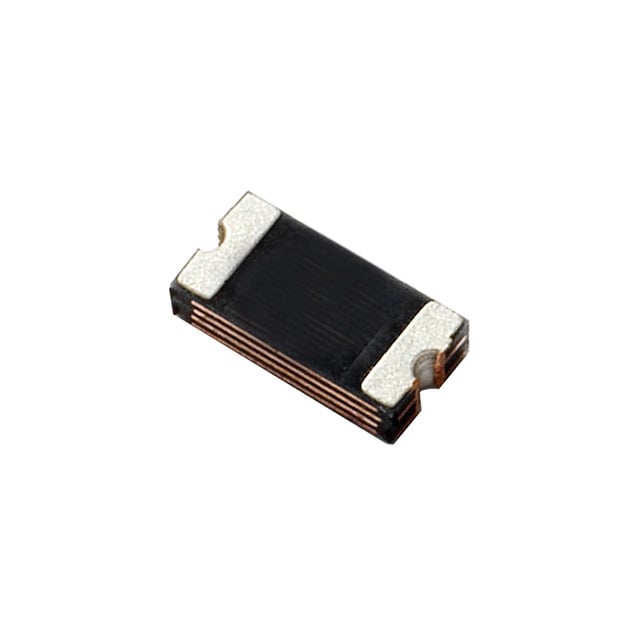

Предохранитель Littelfuse 1206L150THWR — это самовосстанавливающийся предохранитель на основе полимерного PTC-элемента, который ограничивает ток в цепи при перегрузке и автоматически возвращается в рабочее состояние после устранения неисправности и снятия напряжения, без замены компонента и вскрытия устройства.
Ток удержания устройства составляет 1.5 А — при таком токе предохранитель остаётся в низкоомном состоянии и не влияет на работу цепи в нормальном режиме. При превышении тока до 3 А полимерный элемент разогревается и переходит в высокоомное состояние за время не более 0.3 с, ограничивая ток и защищая остальные компоненты цепи от повреждения. Максимальное рабочее напряжение — 8 В постоянного тока, а максимальный ток, который предохранитель способен выдержать без разрушения в момент срабатывания, — 100 А.
Начальное сопротивление в холодном состоянии не превышает 0.04 Ом, поэтому предохранитель практически не вносит падения напряжения в рабочую цепь до срабатывания. В сработавшем (открытом) состоянии на компоненте рассеивается мощность 0.8 Вт — этот параметр учитывается при расчёте теплового режима платы рядом с предохранителем.
Компонент выполнен в корпусе 1206 для поверхностного монтажа с контактными площадками под пайку и поставляется в ленте на катушке (T/R), что подходит для установки на автоматических линиях поверхностного монтажа наравне с прочими SMD-компонентами платы.
Основные характеристики
- Тип: самовосстанавливающийся предохранитель PTC
- Ток удержания: 1.5 А
- Ток срабатывания: 3 А
- Максимальное напряжение: 8 В постоянного тока
- Максимальный ток срабатывания (Imax): 100 А
- Время срабатывания: 0.3 с
- Сопротивление в холодном состоянии: 0.04 Ом
- Рассеиваемая мощность: 0.8 Вт
- Корпус: 1206
- Тип монтажа: SMD
- Упаковка: лента на катушке (T/R)
Где применяется
- Защита портов USB и линий передачи данных: ограничивает ток при коротком замыкании или подключении неисправного устройства без разрыва линии навсегда.
- Защита цепей питания портативной электроники: рабочее напряжение до 8 В соответствует уровням, характерным для аккумуляторных устройств.
- Защита аккумуляторных и зарядных цепей: автоматический возврат в рабочее состояние после устранения перегрузки не требует обслуживания устройства.
- Плотный монтаж на компактных платах: корпус 1206 и поставка в ленте на катушке позволяют устанавливать компонент на автоматических линиях сборки.
