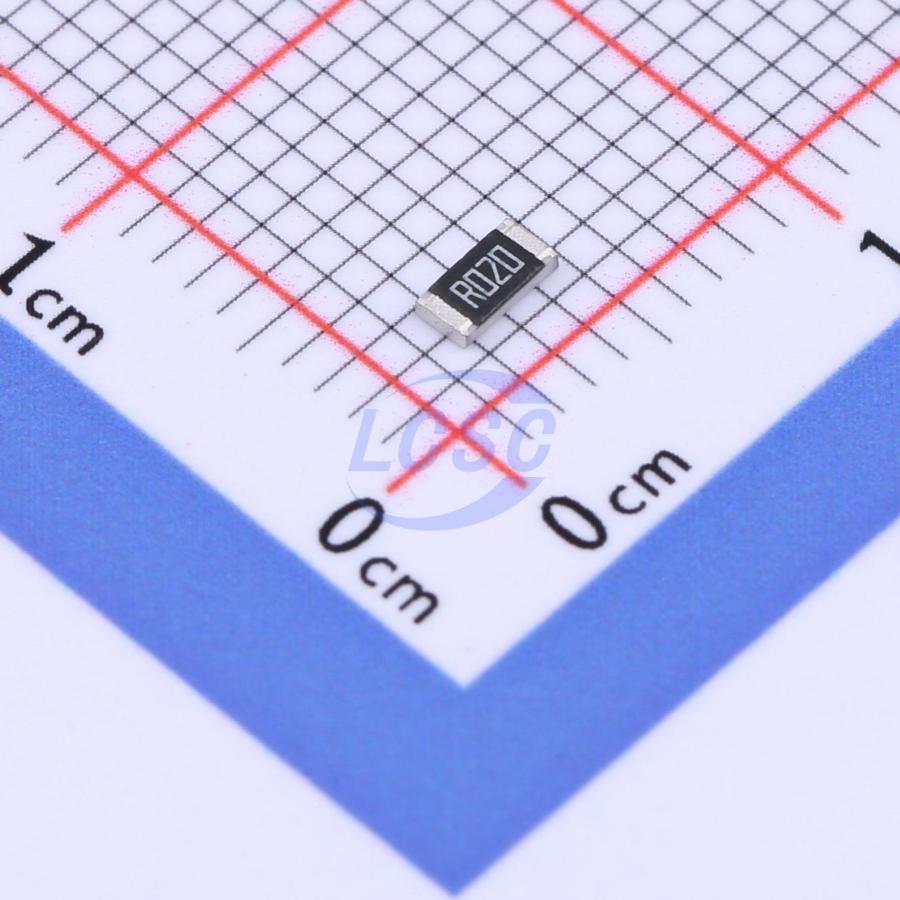

Резистор RL1206FR-070R02L — постоянный чип-резистор серии RC1206 производства Yageo с номинальным сопротивлением 0,02 Ом и допуском 1%. Изделие выполнено в корпусе типоразмера 1206 для поверхностного монтажа и относится к резисторам общего назначения толстоплёночной конструкции. Низкое сопротивление делает компонент пригодным для работы в качестве токоизмерительного шунта — по падению напряжения на нём определяется ток, протекающий через цепь.
Основа резистора — керамическая подложка с резистивным слоем и контактными площадками по торцам корпуса. Длина корпуса — 3,10 мм, ширина — 1,60 мм, высота — 0,55 мм, ширина вывода — от 0,40 до 0,45 мм с допуском ±0,20 мм. Выводы выполнены из чистого олова без содержания свинца, что соответствует требованиям бессвинцовой пайки и упрощает автоматизированный монтаж на плату.
Мощность рассеивания составляет 0,25 Вт при температуре корпуса до 70°C, с дальнейшим снижением при более высоком нагреве. Благодаря низкому сопротивлению через резистор допустимо пропускать ток до 10 А. Диапазон рабочих температур — от -55 до +155°C, максимальное рабочее напряжение — 200 В, максимальное импульсное перенапряжение — 400 В, электрическая прочность изоляции — 500 В. Температурный коэффициент сопротивления зависит от номинала: для значений от 10 Ом до 10 МОм он составляет ±100 ppm/°C, для более низких и более высоких номиналов — ±200 ppm/°C.
Резисторы серии RC1206 поставляются на лентах трёх типоразмеров катушек — 7, 10 и 13 дюймов, вмещающих 5000, 10000 и 20000 штук соответственно, что удобно при подборе объёма партии под конкретный монтажный конвейер.
Основные характеристики
- Серия: RC1206
- Сопротивление: 0,02 Ом
- Допуск: 1%
- Номинальная мощность: 0,25 Вт
- Максимальный ток: 10 А
- Корпус: 1206
- Монтаж: SMD
- Диапазон рабочих температур: от -55 до +155°C
- Максимальное рабочее напряжение: 200 В
- Максимальное импульсное перенапряжение: 400 В
- Электрическая прочность: 500 В
- Температурный коэффициент: ±100…±200 ppm/°C
- Покрытие выводов: чистое олово, бессвинцовое
Где применяется
- Блоки питания: измерение тока нагрузки по падению напряжения на шунте
- Импульсные преобразователи (DC-DC): контроль тока в цепи обратной связи
- Силовая электроника: измерение и ограничение больших токов в компактном корпусе
- Системы заряда батарей: измерение тока заряда и разряда
