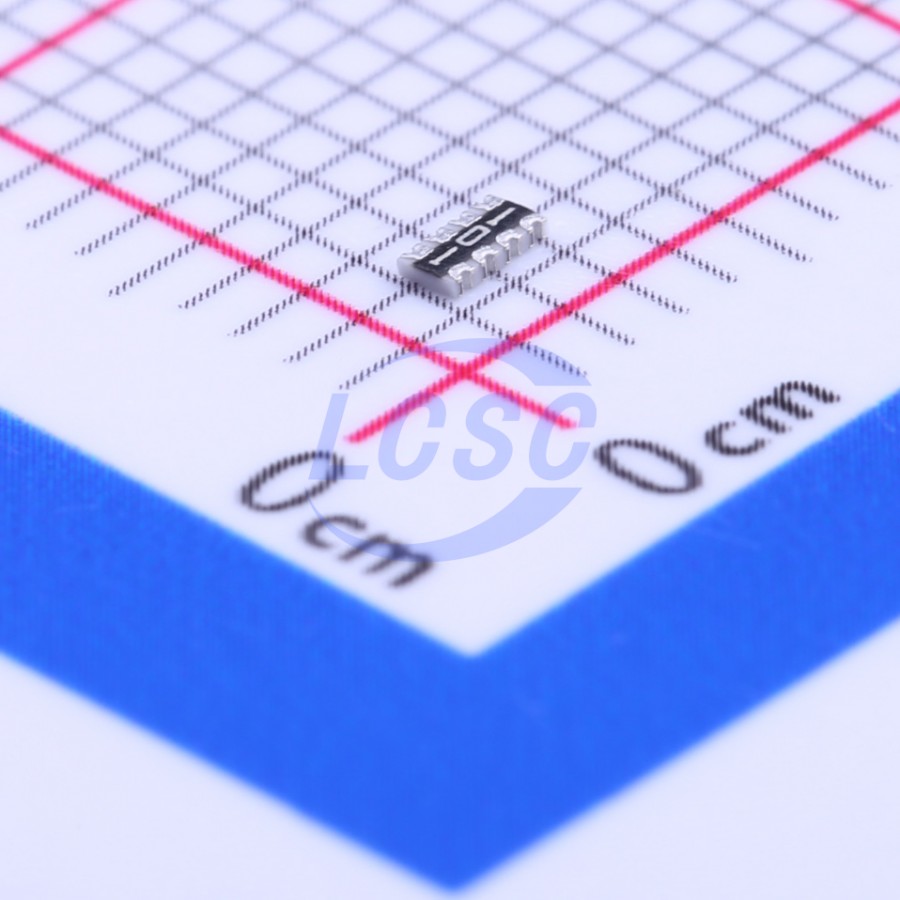

Резистор CAT10-101J4LF — резисторная сборка на четыре изолированных резистора номиналом 100 Ом с допуском ±5% в одном чип-корпусе 0804, внутри которого расположены четыре элемента 0402.
Каждый из четырёх резисторов сборки рассчитан на мощность 0.0625 Вт при 70°C, суммарная мощность корпуса — 0.250 Вт при 70°C с линейным снижением до нуля при 125°C. Максимальное рабочее напряжение на элемент — 25 В, максимальное импульсное перенапряжение — 50 В.
Диапазон номиналов серии, к которой относится сборка, охватывает значения от 10 Ом до 1 МОм по ряду E24, включая исполнение с нулевым номиналом в виде перемычки. Температурный коэффициент сопротивления — ±250 ppm/°C, что определяет стабильность номинала при нагреве. Контактные площадки выводов сборки имеют вогнутую (concave) форму.
Габариты корпуса — длина 2.0±0.10 мм, ширина 0.5 мм, высота 0.25 мм. Компонент рассчитан на поверхностный монтаж и рабочую температуру от -55 до +125°C, поставляется в ленте на катушке шириной 8.0 мм с шагом расположения элементов 4.0 мм.
Основные характеристики
- Номинал: 100 Ом
- Допуск: ±5%
- Число резисторов в сборке: 4, изолированные
- Корпус: 0804 (4×0402, concave)
- Мощность корпуса: 0.250 Вт при 70°C
- Мощность на один резистор: 0.0625 Вт при 70°C
- Диапазон номиналов серии: 10 Ом…1 МОм, ряд E24
- ТКС: ±250 ppm/°C
- Максимальное рабочее напряжение: 25 В
- Максимальное импульсное перенапряжение: 50 В
- Рабочая температура: -55…+125°C
- Размеры корпуса: 2.0×0.5×0.25 мм
- Монтаж: SMD
Где применяется
- Согласование сигнальных линий: четыре одинаковых резистора в одном корпусе упрощают разводку шинных интерфейсов.
- Ограничение тока в цифровых цепях: номинал 100 Ом подходит для линий данных и управляющих сигналов.
- Плотный монтаж портативных устройств: один корпус 0804 заменяет четыре отдельных чип-резистора и экономит место на плате.
- Серийное производство: поставка в ленте на катушке облегчает автоматическую установку на конвейере.
