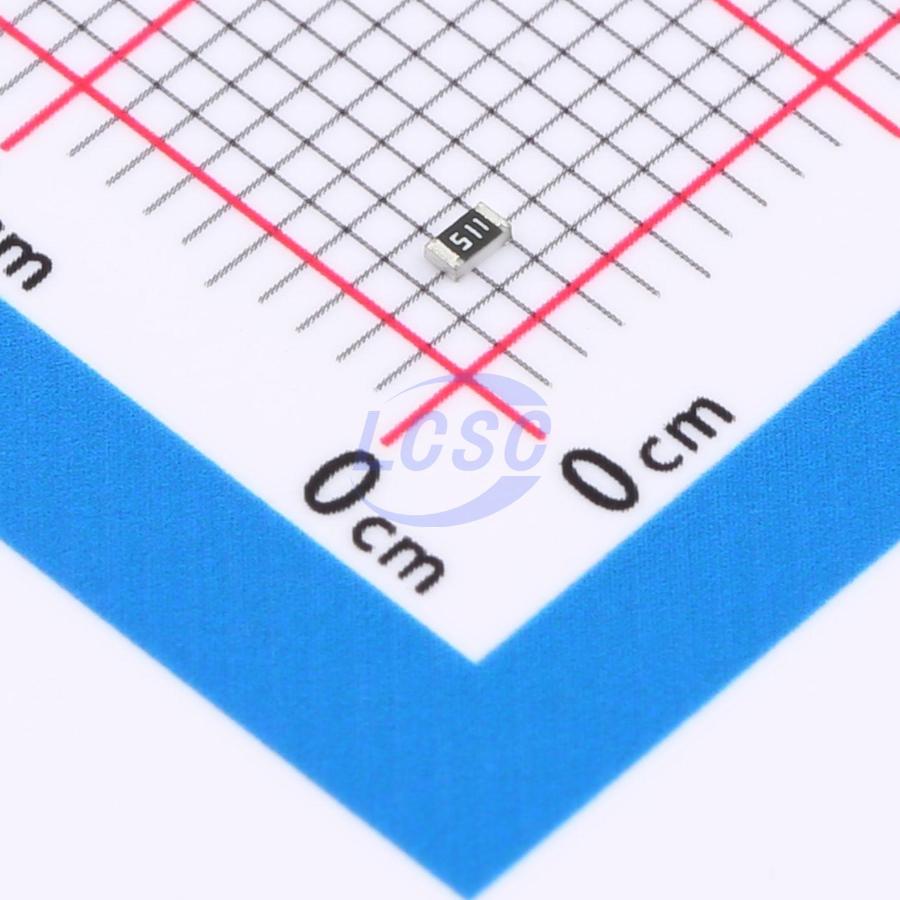

Резистор FOJAN FRC0603J511 — постоянный чип-резистор для поверхностного монтажа с номинальным сопротивлением 510 Ом. Компонент выполнен по толстоплёночной технологии в корпусе типоразмера 0603 и предназначен для ограничения тока и деления напряжения в маломощных сигнальных и силовых цепях с плотной компоновкой.
Допуск номинала — 5%, что позволяет использовать резистор в цепях средней точности, где отклонение сопротивления в пределах нескольких процентов не критично для работы схемы. Температурный коэффициент сопротивления ±100 ppm/°C определяет, насколько сильно номинал изменится при нагреве или охлаждении корпуса резистора относительно рабочей температуры.
Рабочий диапазон температур — от -55°C до +155°C, что покрывает как бытовые, так и часть промышленных условий эксплуатации. Максимальное рабочее напряжение — 75 В, напряжение перегрузки — 150 В, диэлектрическая прочность — 300 В; эти значения задают предел, при котором резистор сохраняет заявленные характеристики без пробоя изоляции. Сопротивление изоляции превышает 10 ГОм, что говорит о низких токах утечки через корпус компонента.
Корпус 0603 имеет длину 1,60±0,10 мм, ширину 0,80±0,10 мм и высоту 0,45±0,10 мм, контактные площадки T1 и T2 — по 0,25±0,15 мм. Монтаж — поверхностный (SMD), рассеиваемая мощность — 0,1 Вт (1/10 Вт), что типично для компонентов такого типоразмера и ограничивает применение резистора маломощными цепями.
Основные характеристики
- Сопротивление: 510 Ом
- Допуск: 5%
- Мощность: 0,1 Вт (1/10 Вт)
- Корпус: 0603 (1,60×0,80×0,45 мм)
- Монтаж: SMD
- Макс. рабочее напряжение: 75 В
- Напряжение перегрузки: 150 В
- Диэлектрическая прочность: 300 В
- Сопротивление изоляции: более 10 ГОм
- ТКС: ±100 ppm/°C
- Темп. диапазон: от -55°C до +155°C
Где применяется
- Токоограничение: защита светодиодов и маломощных полупроводниковых элементов от превышения тока
- Делители напряжения: формирование опорных и измерительных уровней в сигнальных цепях
- Подтягивающие резисторы: фиксация уровня на входах логических микросхем
- Плотный монтаж: применение на платах с ограниченной площадью благодаря малому корпусу 0603
Специалисты «Азияторга» подберут этот резистор под конкретную схему, предложат аналог при отсутствии позиции на складе и рассчитают срок поставки под заказ. Заявку можно отправить на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
