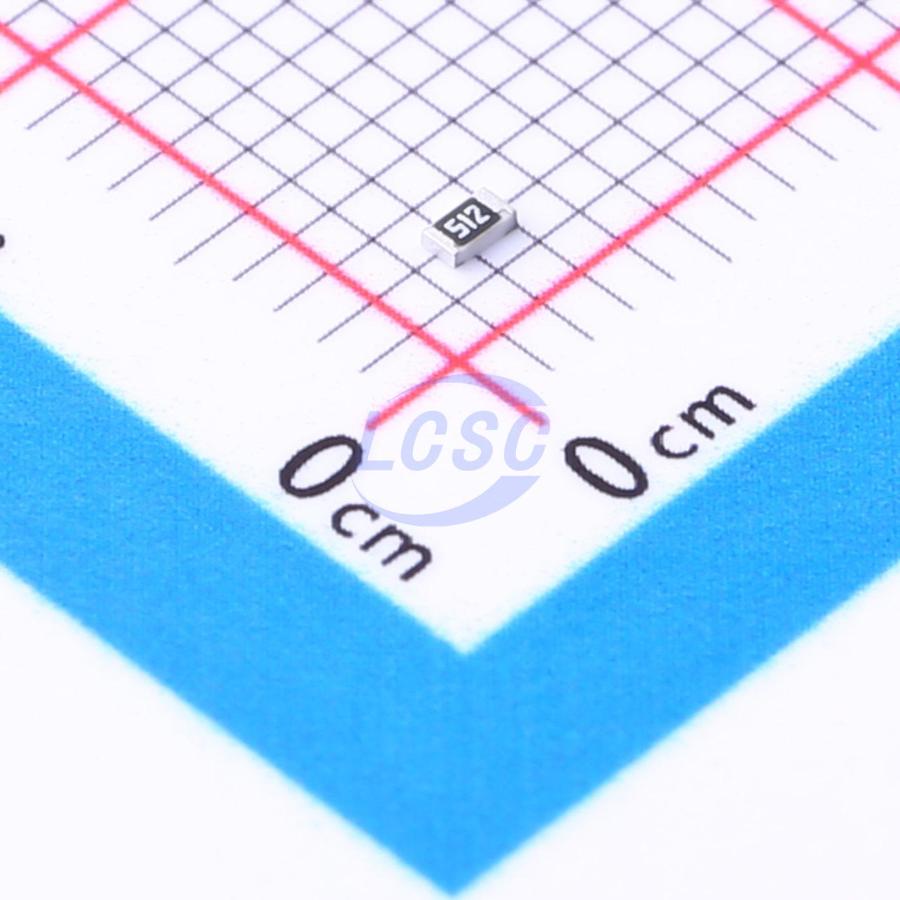

Резистор FOJAN FRC0603J512 — постоянный чип-резистор для поверхностного монтажа номиналом 5,1 кОм, выпускаемый в типоразмере 0603. Компонент устанавливается на печатную плату методом SMD и используется как элемент ограничения тока, делитель напряжения или согласующий резистор в сигнальных и питающих цепях компактной электроники.
Резистор изготовлен по толстоплёночной технологии, что обеспечивает стабильность номинала при длительной эксплуатации и устойчивость к перегрузкам в пределах заявленных параметров. Допуск номинала составляет 5%, температурный коэффициент сопротивления — ±100 ppm/°C, поэтому отклонение сопротивления от температуры остаётся предсказуемым в широком диапазоне рабочих условий.
Компонент рассчитан на номинальное напряжение 75 В при максимальном перенапряжении до 150 В и диэлектрической прочности 300 В, что покрывает большинство низковольтных цепей питания и сигнальных линий в бытовой и промышленной электронике. Рабочий температурный диапазон от -55°C до +155°C позволяет использовать резистор в оборудовании, работающем как в закрытых помещениях, так и на открытом воздухе или в моторных отсеках.
Малый корпус 0603 размерами 1,60×0,80×0,45 мм даёт возможность плотной установки на плате при высокой плотности монтажа, а поверхностный монтаж совместим с автоматизированной сборкой. Такое сочетание параметров делает FRC0603J512 универсальным резистором общего применения для серийного производства электронных узлов.
Основные характеристики
- Сопротивление: 5,1 ком
- Допуск: 5 %
- Мощность: 0,1 Вт (1/10 Вт)
- Корпус: 0603
- Монтаж: SMD
- Номинальное напряжение: 75 В
- Максимальное перенапряжение: 150 В
- Диэлектрическая прочность: 300 В
- Температурный диапазон: от -55°C до +155°C
- Температурный коэффициент: ±100 ppm/°C
- Технология: толстоплёночная
- Размеры: 1,60×0,80×0,45 мм
Где применяется
- Источники питания малой мощности: ограничение пускового тока и делители напряжения в цепях питания
- Цифровые и сигнальные цепи: подтягивающие и согласующие резисторы на линиях данных
- Бытовая и промышленная электроника: элемент общего назначения в серийных печатных узлах
- Автомобильная и уличная электроника: работа в широком диапазоне температур окружающей среды
