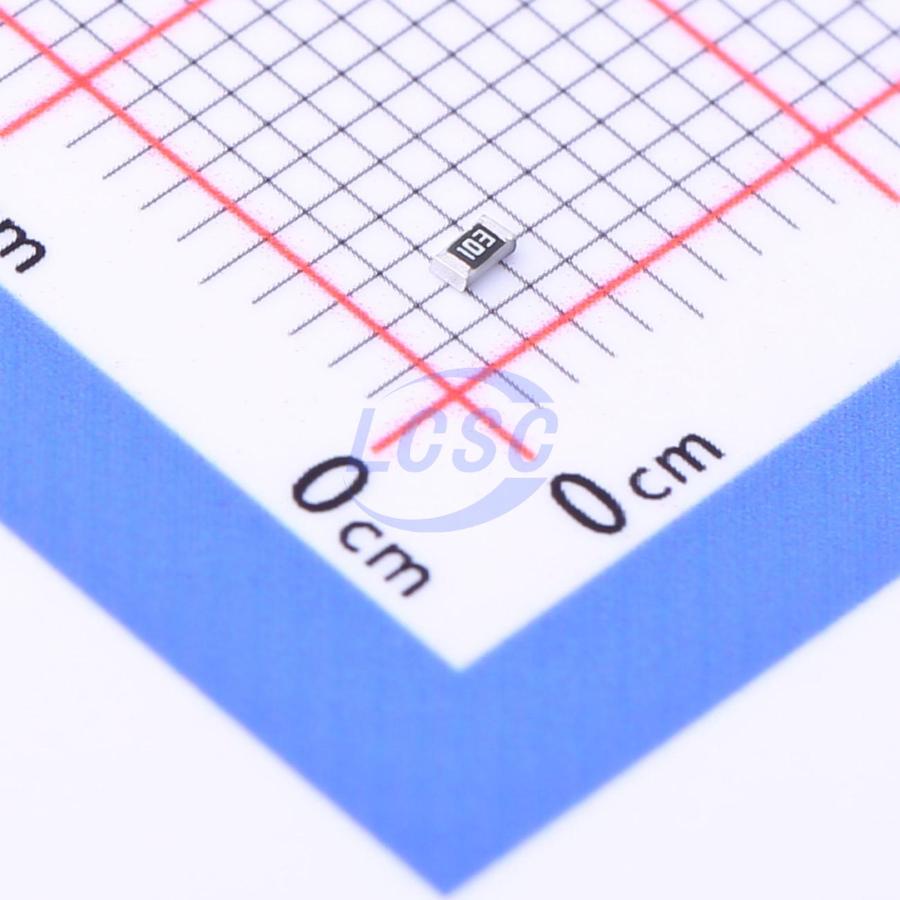

Резистор FOJAN FRC0603J103 — чип-резистор постоянного сопротивления для поверхностного монтажа, изготовленный по толстоплёночной технологии. Компонент используется как пассивный элемент для ограничения тока и деления напряжения в электронных схемах, где требуется стабильное сопротивление при небольших габаритах платы.
Номинальное сопротивление резистора — 10 кОм с допуском ±5%, мощность рассеивания — 1/10 Вт. Толстоплёночная технология изготовления обеспечивает предсказуемое поведение резистора под нагрузкой и температурный коэффициент сопротивления ±100 ppm/°C, то есть отклонение номинала при изменении температуры остаётся небольшим.
Корпус выполнен в типоразмере 0603 с габаритами 1,60 × 0,80 × 0,45 мм. Максимальное рабочее напряжение — 75 В, а сопротивление изоляции превышает 10 ГОм, что говорит о низких токах утечки между выводами. Диапазон рабочих температур — от -55°C до +155°C, поэтому резистор подходит для установки в платы, работающие при повышенном нагреве от соседних силовых компонентов.
Компонент монтируется методом пайки на печатную плату вместе с другими SMD-элементами, что упрощает автоматизированную сборку плат на конвейере и снижает трудоёмкость монтажа по сравнению с выводными резисторами.
Основные характеристики
- Номинальное сопротивление: 10 кОм
- Допуск: ±5%
- Мощность рассеивания: 1/10 Вт
- Корпус: 0603
- Максимальное рабочее напряжение: 75 В
- Диапазон рабочих температур: -55°C...+155°C
- Температурный коэффициент сопротивления: ±100 ppm/°C
- Технология изготовления: толстоплёночная
- Монтаж: SMD
Где применяется
- Ограничение тока: защита светодиодов и входов микросхем от превышения тока
- Делители напряжения: формирование опорных и измерительных напряжений в схемах
- Подтяжка сигнальных линий: фиксация уровня на входах логических элементов
- Компактная электроника: плотный монтаж в платах с ограниченной площадью
Специалисты Азияторга подберут позицию под конкретную схему, предложат аналог при необходимости и рассчитают срок поставки. Заявку можно отправить на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
