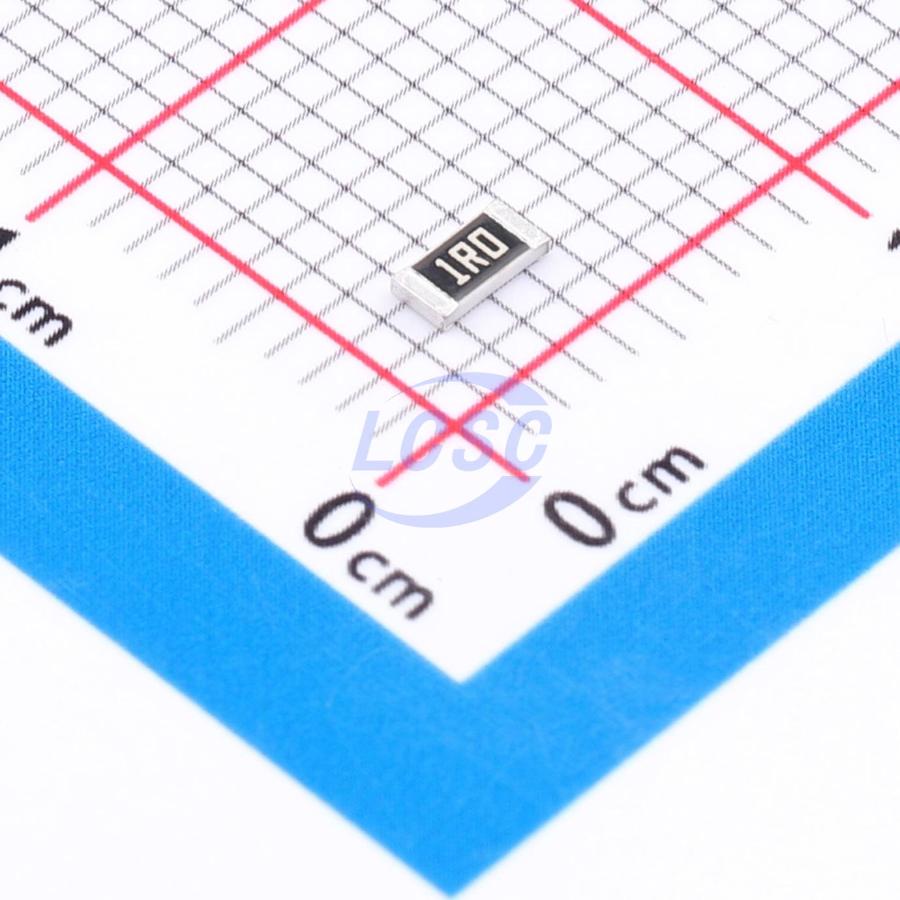

CR1206-J/-1R0ELF (в упаковке 5000 шт) — толстоплёночный чип-резистор в корпусе 1206 номиналом 1 Ом с допуском 5%. Резистивный слой нанесён по толстоплёночной технологии на керамическую подложку, что обеспечивает стабильное сопротивление при изменении температуры и умеренных электрических нагрузках.
Номинальная мощность рассеивания резистора — 0,25 Вт, максимальное рабочее напряжение — 200 В, а кратковременное перенапряжение резистор выдерживает до 400 В. Диэлектрическая прочность изоляции корпуса — не менее 500 В, сопротивление изоляции — не менее 1 ГОм, что важно при использовании компонента в цепях с повышенным напряжением или в схемах, требующих гальванической развязки по подложке.
Температурный коэффициент сопротивления составляет ±400 ppm/°C, коэффициент напряжения — не более 100 ppm/В. Резистор сохраняет номинальную мощность рассеивания вплоть до 155°C, после чего кривая дерейтинга снижает допустимую нагрузку до нуля — рабочий диапазон резистора простирается от -55°C до +155°C.
Габариты корпуса 1206 — длина 3,20 мм, ширина 1,60 мм, высота 0,60 мм, ширина каждого из двух торцевых выводов — 0,50 мм. Такая геометрия соответствует стандартному посадочному месту 1206 и позволяет использовать резистор в существующей топологии платы без изменения трафарета.
Основные характеристики
- Сопротивление: 1 Ом
- Допуск: ±5%
- Номинальная мощность: 0,25 Вт
- Корпус: 1206
- Диапазон рабочих температур: -55°C...+155°C
- Максимальное рабочее напряжение: 200 В
- Максимальное перенапряжение: 400 В
- Температурный коэффициент сопротивления: ±400 ppm/°C
- Коэффициент напряжения: ≤100 ppm/В
- Диэлектрическая прочность: ≥500 В
- Сопротивление изоляции: ≥1 ГОм
- Габариты: 3,20 × 1,60 × 0,60 мм
- Монтаж: SMD
Где применяется
- Токоограничение и измерение тока: низкий номинал 1 Ом подходит для шунтирования и измерения тока в маломощных цепях
- Импульсные источники питания: устойчивость к перенапряжению до 400 В востребована в цепях с бросками напряжения при коммутации
- Промышленная электроника: расширенный температурный диапазон до +155°C позволяет использовать резистор в платах, работающих рядом с нагревающимися узлами
- Аппаратура для холодного климата: нижняя граница -55°C и герметичный корпус подходят для оборудования, эксплуатируемого при низких температурах
