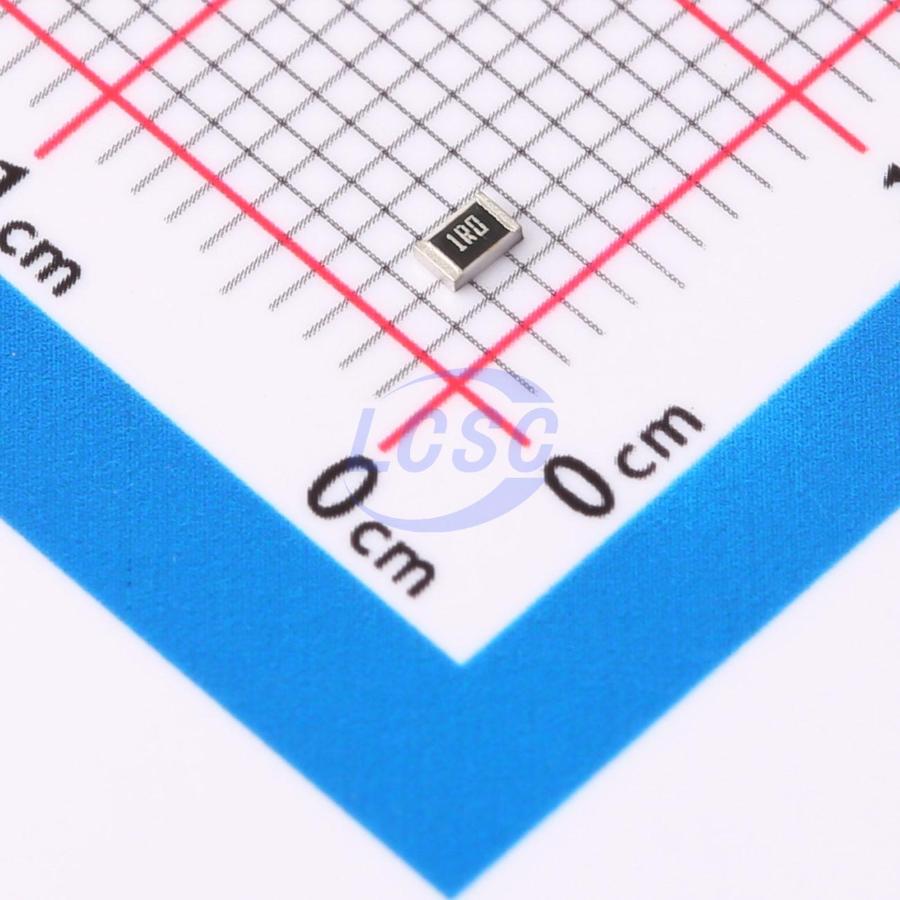

Резистор CR0805-J/-1R0ELF — постоянный резистор для поверхностного монтажа в корпусе типоразмера 0805, предназначенный для ограничения тока и деления напряжения в низковольтных цепях. Компонент устанавливается на плату автоматическими монтажными линиями и не требует дополнительной подготовки выводов, поскольку контактные площадки нанесены по торцам корпуса.
Резистор рассчитан на номинальную мощность рассеивания 0,125 Вт и максимальное рабочее напряжение 150 В, кратковременно допускается перенапряжение до 300 В. Такое соотношение мощности и напряжения типично для сигнальных и вспомогательных цепей, где ток через резистор невелик, а не для силовых делителей.
Диапазон сопротивлений серии, к которой относится позиция, охватывает значения от 10,1 до 54 МОм при допуске 5 %. Температурный коэффициент сопротивления составляет ±200 ppm/°C: при нагреве или охлаждении платы номинал изменяется незначительно, что важно для схем, где нужна стабильность делителя во времени и при перепадах температуры.
Корпус 0805 остаётся одним из самых распространённых типоразмеров для поверхностного монтажа: он достаточно велик для машинной пайки без прецизионного оборудования и достаточно компактен для плотной компоновки платы.
Основные характеристики
- Корпус: 0805
- Монтаж: поверхностный
- Диапазон сопротивлений серии: 10,1–54 МОм
- Допуск: 5 %
- Номинальная мощность: 0,125 Вт
- Максимальное рабочее напряжение: 150 В
- Максимальное перенапряжение: 300 В
- Температурный коэффициент сопротивления: ±200 ppm/°C
Где применяется
- Делители напряжения: цепи измерения и обратной связи с низким токопотреблением
- Ограничение тока: защита светодиодов и входов логических микросхем
- Подтягивающие и согласующие цепи: интерфейсные линии цифровых устройств
- Бытовая и промышленная электроника: типовой пассивный компонент плат общего назначения
