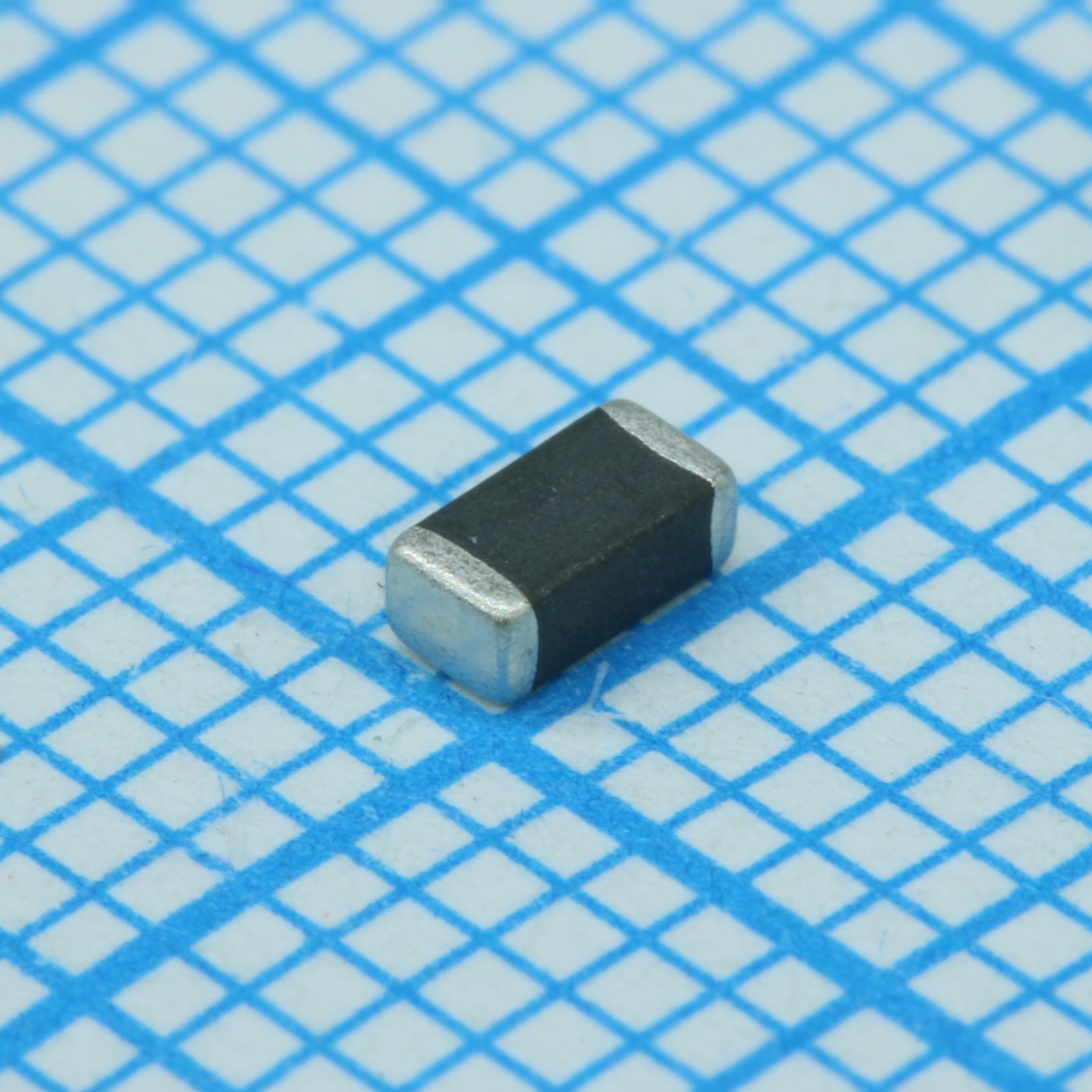

Резистор HK Resistor RCT052K2FLF — толстопленочный чип-резистор общего применения в корпусе 0805, предназначенный для поверхностного монтажа в компактных электронных устройствах. Номинальное сопротивление компонента — 2,2 кОм с допуском ±1%, что обеспечивает достаточную точность для большинства измерительных и делительных цепей без подбора номинала под конкретную схему.
Резистор рассчитан на мощность рассеивания 0,125 Вт и максимальное рабочее напряжение 150 В, кратковременное перенапряжение допускается до 300 В. Такой запас по напряжению позволяет использовать резистор в цепях с импульсными помехами без риска пробоя резистивного слоя.
Диапазон рабочих температур компонента — от -55 до +155 °C, что шире типового промышленного диапазона и позволяет применять резистор в устройствах с повышенным тепловыделением или установленных вне отапливаемых помещений. Температурный коэффициент сопротивления не превышает ±100 ppm/°C, а сопротивление изоляции превышает 1000 МОм, что подтверждает стабильность параметров резистора при колебаниях температуры и влажности.
Компонент выполнен в стандартных для корпуса 0805 габаритах: длина 2,00 мм, ширина 1,25 мм, толщина 0,50 мм, длина вывода 0,30 мм при ширине 0,35 мм. Такие размеры позволяют устанавливать резистор автоматическим монтажом на платах с плотной компоновкой элементов.
Основные характеристики
- Корпус: 0805
- Сопротивление: 2,2 кОм
- Допуск: ±1%
- Номинальная мощность: 0,125 Вт
- Максимальное рабочее напряжение: 150 В
- Максимальное перенапряжение: 300 В
- Диапазон рабочих температур: от -55 до +155 °C
- Температурный коэффициент сопротивления: ±100 ppm/°C
- Сопротивление изоляции: более 1000 МОм
- Серия: RCT
- Монтаж: поверхностный (SMD)
- Габариты: длина 2,00 мм, ширина 1,25 мм, толщина 0,50 мм
Где применяется
- Делители напряжения: точное задание опорного уровня благодаря допуску ±1%
- Цепи подтяжки и токоограничения: работа в цифровых и аналоговых схемах
- Промышленная и автомобильная электроника: применение при повышенных рабочих температурах
- Платы с плотной компоновкой: автоматический поверхностный монтаж в корпусе 0805
