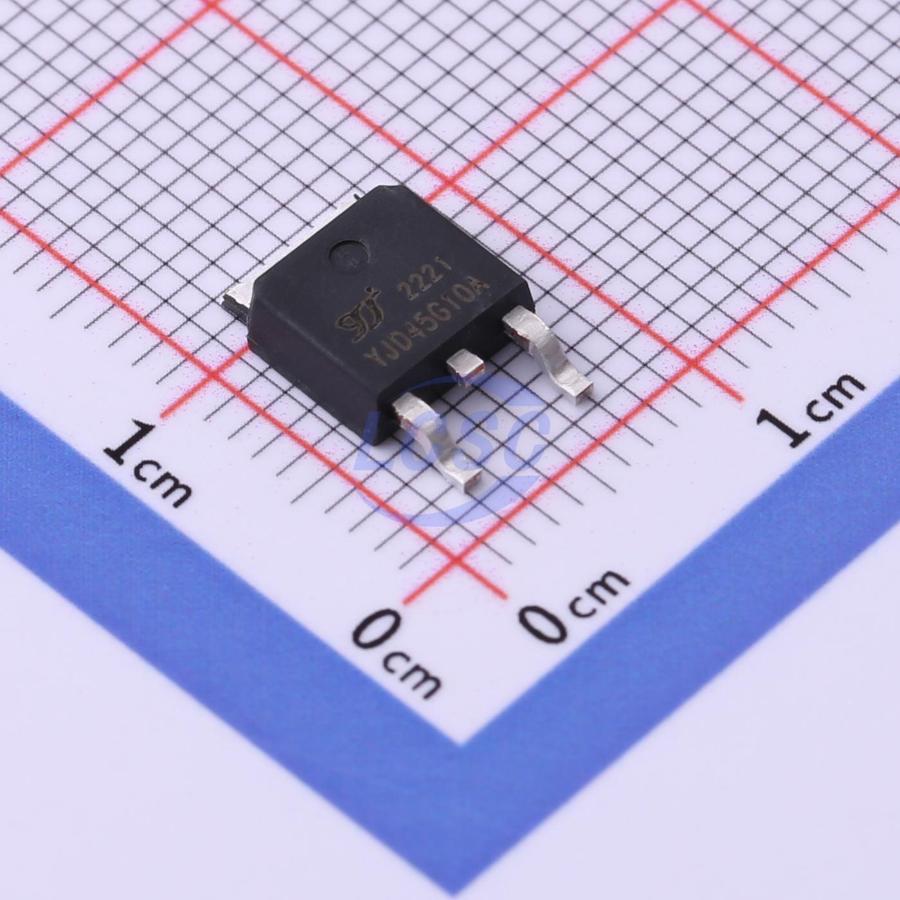

Транзистор MOSFET YJ Electronic YJD45G10A — N-канальный полевой транзистор с изолированным затвором в корпусе TO-252 для поверхностного монтажа. Максимальное напряжение сток-исток — 100 В, продолжительный ток стока — 45 А при температуре корпуса 25 °C и снижается до 28,5 А при 100 °C. В импульсном режиме канал допускает ток до 180 А. Такое сочетание параметров делает транзистор ключом для силовых цепей с умеренным рабочим напряжением и высокими токами коммутации.
Сопротивление открытого канала Rds(on) составляет 17 мОм (типовое значение 14 мОм) при напряжении затвор-исток 10 В и 21,5 мОм (типовое 17 мОм) при пониженном напряжении затвора 4,5 В — транзистор сохраняет низкие потери проводимости даже при управлении от источников с ограниченным напряжением раскачки. Пороговое напряжение затвора лежит в диапазоне от 1 до 3 В (типовое значение 1,8 В), максимальное напряжение затвор-исток — ±20 В.
Заряды переключения невелики: полный заряд затвора — 16 нКл, заряд Miller (затвор-сток) — 2,4 нКл, заряд затвор-исток — 5,6 нКл. Входная емкость составляет 1135 пФ, выходная — 399 пФ, проходная — 18 пФ. Время включения и выключения канала измеряется десятками наносекунд, что позволяет использовать транзистор в схемах с частотой переключения выше, чем у более медленных силовых ключей, при умеренных динамических потерях.
Встроенный обратный диод открывается при напряжении 1,3 В и токе 20 А, время его обратного восстановления — 39,8 нс, заряд обратного восстановления — 42 нКл. Энергия одиночного лавинного пробоя — 81 мДж. При температуре корпуса 25 °C транзистор способен рассеивать до 72 Вт, тепловое сопротивление переход-корпус — 1,35 °C/Вт (типовое). Диапазон рабочих температур перехода — от -55 до +150 °C, материал корпуса соответствует классу горючести UL 94 V-0.
Основные характеристики
- Технология: N-канальный MOSFET
- Корпус: TO-252
- Максимальное напряжение сток-исток: 100 В
- Максимальное напряжение затвор-исток: ±20 В
- Постоянный ток стока (Tc=25 °C): 45 А
- Постоянный ток стока (Tc=100 °C): 28,5 А
- Импульсный ток стока: 180 А
- Rds(on) при Vgs=10 В: 14...17 мОм
- Rds(on) при Vgs=4,5 В: 17...21,5 мОм
- Пороговое напряжение затвора: 1...3 В (типовое 1,8 В)
- Рассеиваемая мощность (Tc=25 °C): 72 Вт
- Энергия лавинного пробоя: 81 мДж
- Прямое напряжение встроенного диода: 1,3 В при 20 А
- Тепловое сопротивление переход-корпус: 1,35 °C/Вт (типовое)
- Диапазон рабочих температур: -55...+150 °C
Где применяется
- Импульсные источники питания: силовые ключи в первичных и вторичных цепях преобразователей
- DC-DC преобразователи: коммутация тока в понижающих и повышающих схемах
- Зарядные устройства и драйверы двигателей: силовые каскады с частой коммутацией больших токов
- Промышленная автоматика: силовые ключи в блоках управления и приводах
