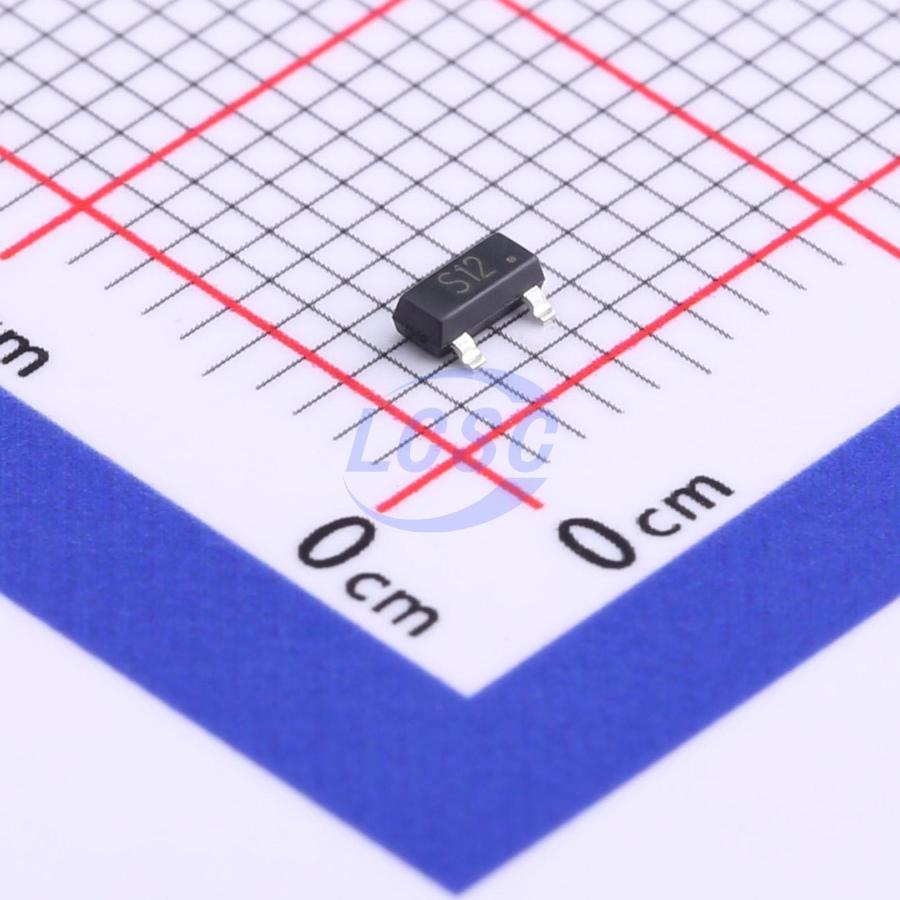

Транзистор MOSFET Yangjie Electronic YJL2312A — N-канальный полевой транзистор с изолированным затвором в корпусе SOT-23-3 для поверхностного монтажа. Он выполнен по технологии Trench Power LV MOSFET и рассчитан на работу в низковольтных силовых цепях. Максимальное напряжение сток-исток составляет 20 В, постоянный ток стока при 25°C достигает 6,8 А.
Главная особенность этого исполнения — низкое сопротивление открытого канала при малом напряжении на затворе. При 4,5 В оно не превышает 18 мОм (типовое значение 13,5 мОм), при 2,5 В — не более 22 мОм (типовое 17 мОм), при 1,8 В — менее 39 мОм (типовое 22 мОм). Пороговое напряжение затвора лежит в диапазоне от 0,45 до 1,0 В, типовое значение 0,62 В. Поэтому транзистор можно открывать сигналом с выхода микроконтроллера или логики с питанием от одного литий-ионного элемента, не применяя отдельный драйвер затвора.
Динамические параметры позволяют использовать компонент в схемах с широтно-импульсной модуляцией. Типовое время задержки включения 7 нс, время нарастания 46 нс, задержка выключения 30 нс, время спада 52 нс. Заряд затвор-исток 1,73 нКл, заряд затвор-сток 3,1 нКл, выходная ёмкость 133 пФ. Эти значения определяют потери на переключение и требования к току выхода, который управляет затвором.
Есть и ограничения, которые нужно учитывать при расчёте теплового режима. Рассеиваемая мощность составляет 1,25 Вт при 25°C и 0,8 Вт при 70°C, а тепловое сопротивление переход-среда равно 100°C/Вт. Допустимый ток при 70°C снижается до 5,4 А. Импульсный ток стока ограничен 27 А. Предельное напряжение затвор-исток составляет ±10 В, поэтому управляющий сигнал выше этого уровня без ограничения подавать нельзя. Поставляется на катушке диаметром 7 дюймов.
Основные характеристики
- Тип: N-канальный полевой транзистор, технология Trench Power LV MOSFET
- Корпус: SOT-23-3, поверхностный монтаж
- Максимальное напряжение сток-исток: 20 В
- Максимальное напряжение затвор-исток: ±10 В
- Постоянный ток стока: 6,8 А при 25°C; 5,4 А при 70°C
- Импульсный ток стока: 27 А
- Сопротивление канала при 4,5 В: менее 18 мОм, типовое 13,5 мОм
- Сопротивление канала при 2,5 В: менее 22 мОм, типовое 17 мОм
- Сопротивление канала при 1,8 В: менее 39 мОм, типовое 22 мОм
- Пороговое напряжение затвора: от 0,45 до 1,0 В, типовое 0,62 В
- Ток утечки стока: не более 1 мкА
- Ток утечки затвора: не более ±100 нА
- Заряд затвор-исток / затвор-сток: 1,73 нКл / 3,1 нКл
- Выходная ёмкость: 133 пФ
- Время включения / нарастания: 7 нс / 46 нс
- Время выключения / спада: 30 нс / 52 нс
- Прямое падение напряжения диода: не более 1,2 В
- Рассеиваемая мощность: 1,25 Вт при 25°C; 0,8 Вт при 70°C
- Тепловое сопротивление переход-среда: 100°C/Вт
- Температура перехода: от -55 до +150°C
- Температура хранения: от -55 до +150°C
- Поставка: катушка 7 дюймов
Где применяется
- Ключи нагрузки: коммутация питания отдельных узлов платы с малым падением напряжения на открытом канале
- Схемы с ШИМ: управление мощностью небольших нагрузок на частотах, где важны малые заряды затвора
- Портативные устройства: цепи с питанием от одной аккумуляторной ячейки, где затвор открывается напряжением 1,8–4,5 В
- Блоки питания: вспомогательные силовые цепи и защита от переполюсовки в низковольтных каналах
