Транзистор MOSFET Wayon WMB032N04LG2 — N-канальный полевой транзистор с максимальным напряжением сток-исток 40 В и допустимым током стока 90 А при температуре корпуса 25°C. При нагреве корпуса до 100°C длительно допустимый ток стока снижается до 57 А, импульсный ток стока достигает 360 А. Рассеиваемая мощность при 25°C — 44,6 Вт.
Сопротивление открытого канала зависит от напряжения на затворе: при Vgs 10 В типовое значение Rds(on) составляет 2,2 мОм, максимальное — 3,2 мОм; при пониженном напряжении управления 4,5 В типовое значение возрастает до 3,2 мОм, максимальное — до 5,2 мОм. Это позволяет использовать транзистор как в цепях с полным логическим уровнем управления, так и с пониженным напряжением драйвера затвора.
Время задержки включения — 8,8 нс, задержки выключения — 30 нс, что определяет верхнюю границу рабочей частоты переключения. Выходная ёмкость — 960 пФ, обратная проходная ёмкость — 55 пФ. Встроенный обратный диод имеет прямое падение напряжения до 1,2 В, заряд обратного восстановления — 58 нКл, время обратного восстановления — 20 нс. Максимальное напряжение затвор-исток — ±20 В, ток утечки затвор-исток не превышает ±100 нА.

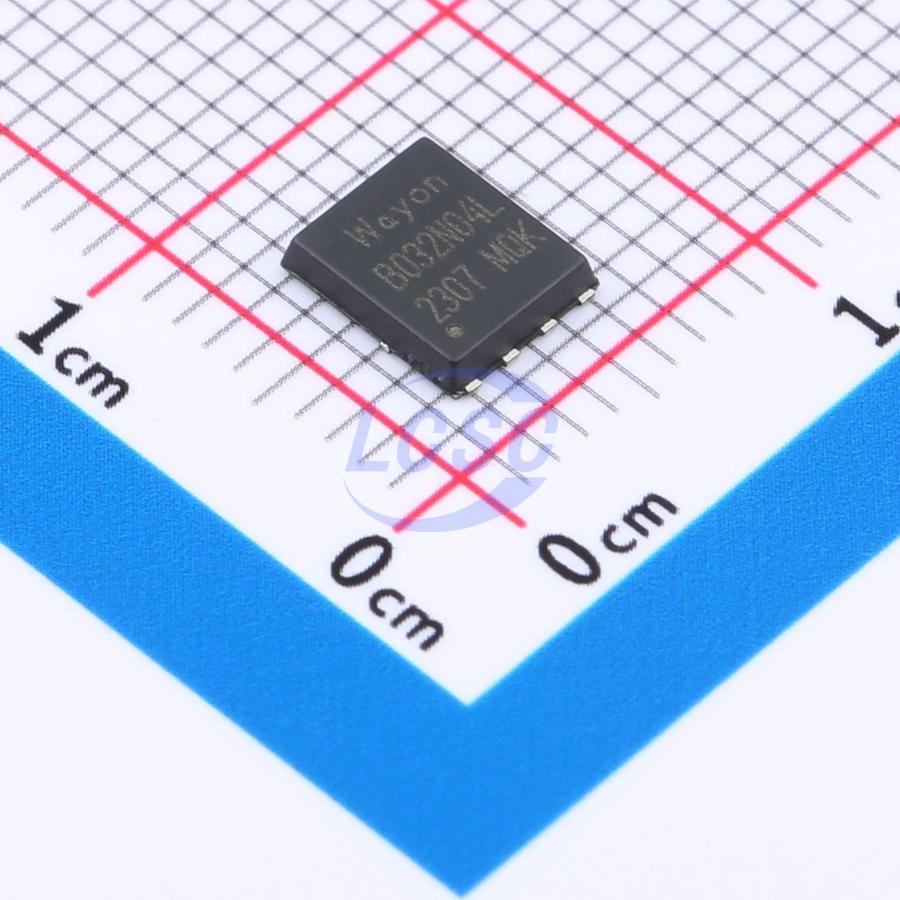

Транзистор выпускается в корпусе PDFN5*6 для поверхностного монтажа размером от 4,80×5,90 до 5,40×6,35 мм и высотой от 0,90 до 1,20 мм. Диапазон рабочих температур перехода и хранения — от -55 до 150°C. Ток утечки сток-исток при нулевом напряжении на затворе не превышает 1 мкА при 25°C и 100 мкА при 100°C.
Основные характеристики
- Тип: N-канальный MOSFET
- Напряжение сток-исток: 40 В
- Ток стока (Tc 25°C): 90 А
- Ток стока (Tc 100°C): 57 А
- Импульсный ток стока: 360 А
- Рассеиваемая мощность (Tc 25°C): 44,6 Вт
- Rds(on) при Vgs 10 В: 2,2–3,2 мОм
- Rds(on) при Vgs 4,5 В: 3,2–5,2 мОм
- Напряжение затвор-исток: ±20 В
- Время включения / выключения: 8,8 нс / 30 нс
- Выходная ёмкость: 960 пФ
- Диапазон температур перехода: от -55 до 150°C
- Корпус: PDFN5*6
Где применяется
- Импульсные источники питания: ключевой элемент в DC-DC преобразователях, где важны низкое сопротивление открытого канала и малое время переключения
- Цепи управления двигателями: коммутация обмоток в силовых мостах и драйверах постоянного тока
- Промышленная автоматика: силовые ключи в модулях управления нагрузкой, работающих при напряжении до 40 В
- Компактные силовые модули: применение в устройствах с ограниченным местом на плате благодаря корпусу для поверхностного монтажа
