Транзистор MOSFET Texas Instruments CSD19534Q5A — полевой транзистор с N-каналом, рассчитанный на максимальное напряжение сток-исток 100 В и максимальный ток стока 137 А. Такое сочетание параметров характерно для силовых ключей, которые работают в цепях с относительно высоким рабочим напряжением и должны пропускать значительный ток без внешнего радиатора, полагаясь на теплоотвод через контактные площадки печатной платы.

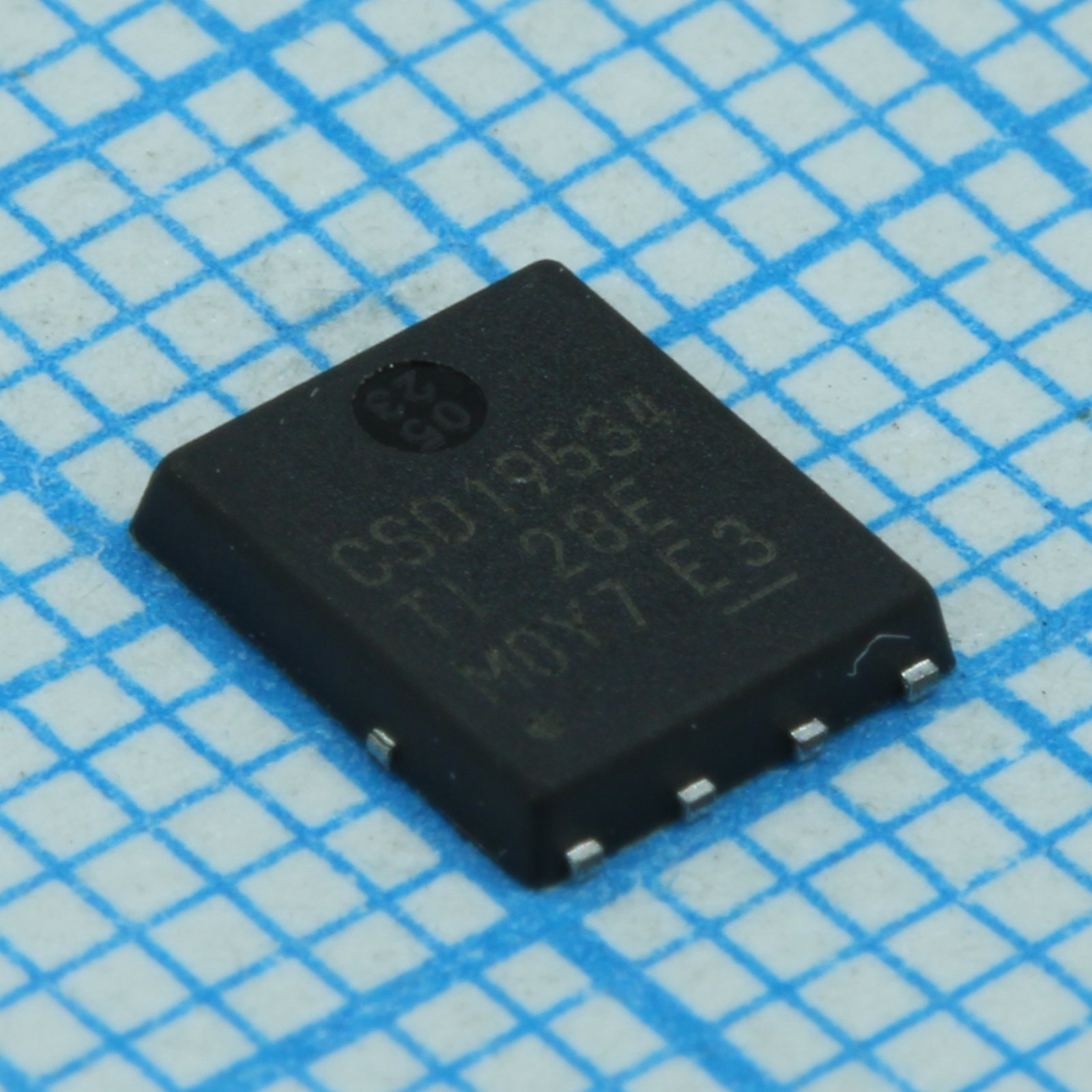

Транзистор выполнен в корпусе 8-VSON-FET размером 5×6 мм, также обозначаемом как 8SON. Это компактный безвыводной корпус с контактными площадками на нижней стороне и увеличенным тепловым фланцем, который соединяется с полигоном на плате для отвода тепла. Малые габариты корпуса позволяют разместить несколько силовых ключей на ограниченной площади платы, что востребовано в компактных источниках питания и модулях управления двигателями.
Как N-канальный MOSFET, транзистор открывается положительным напряжением на затворе относительно истока и в открытом состоянии пропускает ток стока в зависимости от схемы включения. Рабочее напряжение 100 В задаёт верхнюю границу напряжения в силовой цепи, а ток 137 А — верхнюю границу нагрузки, которую ключ способен коммутировать в импульсном или длительном режиме; точные тепловые и временные ограничения для конкретной схемы включения приводятся производителем в технической документации на компонент.
Монтаж — поверхностный (SMD), что предполагает установку методом оплавления паяльной пасты в общем технологическом цикле сборки платы и подходит для автоматизированного производства.
Основные характеристики
- Тип: MOSFET, N-канальный
- Максимальное напряжение сток-исток: 100 В
- Максимальный ток стока: 137 А
- Корпус: 8-VSON-FET (5×6 мм), также обозначается как 8SON
- Монтаж: SMD
Где применяется
- Импульсные источники питания: силовой ключ в преобразователях постоянного напряжения с высокой плотностью мощности
- Управление электродвигателями: коммутация обмоток в драйверах и мостовых схемах, где важны компактный корпус и низкие потери
- Системы управления батареями: ключи защиты и коммутации в цепях заряда-разряда аккумуляторных сборок
- Компактные силовые модули: приложения, где ограничена площадь платы, но требуется коммутировать десятки и сотни ампер
