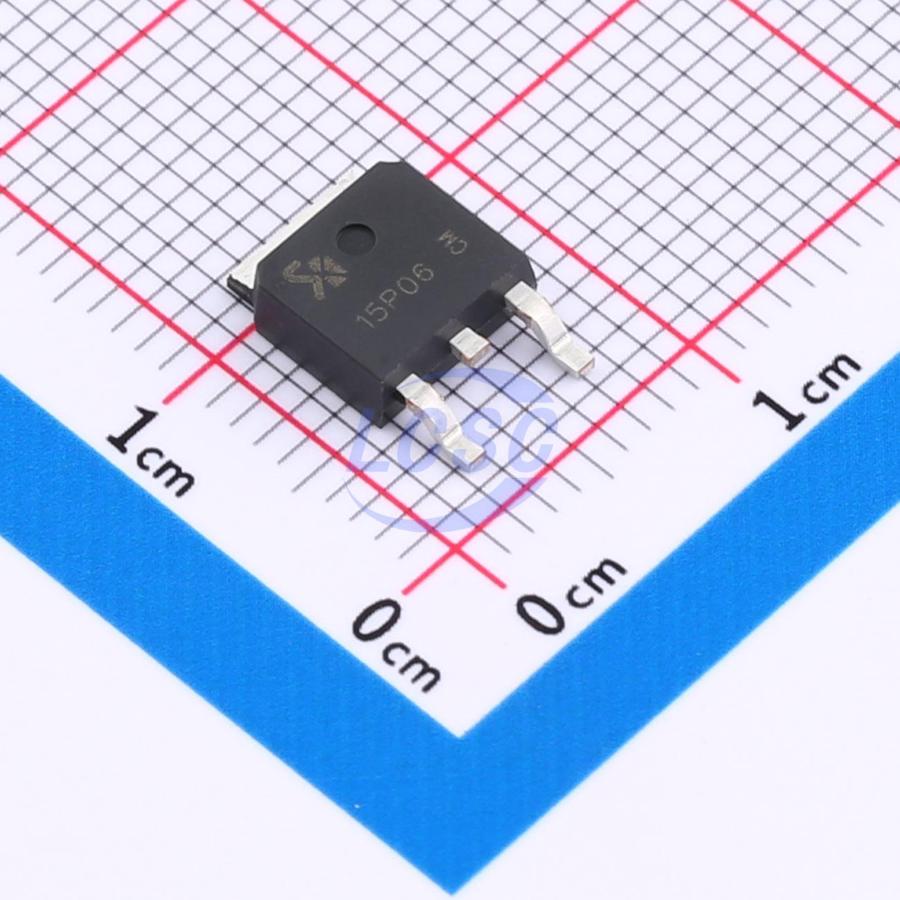

Транзистор полевой MOSFET силовой 60В 23A 40мОм P-канальный SK15P06 предназначен для коммутации силовых цепей постоянного тока в схемах с P-канальным управлением — там, где верхний ключ моста или элемент защиты от переполюсовки должен открываться при снижении потенциала затвора относительно истока. Компонент выполнен в корпусе DPAK с теплоотводящей площадкой стока для поверхностного монтажа.
Максимальное напряжение сток-исток составляет -60 В, что определяет предельное рабочее напряжение силовой цепи. Непрерывный ток стока достигает -16 А при температуре корпуса 25°C и снижается до -10 А при 100°C, импульсный ток — до -64 А. Стойкость к лавинному пробою при одиночном импульсе оценена в -32 А, что важно для схем с индуктивной нагрузкой, где при выключении возникают выбросы напряжения.
Сопротивление открытого канала при напряжении затвор-исток -10 В составляет типично 40 мОм (максимум 48 мОм), а при пониженном управляющем напряжении -4,5 В — 53 мОм типично (максимум 65 мОм), что позволяет применять транзистор в схемах с логическим уровнем управления. Пороговое напряжение открытия лежит в диапазоне от -1,0 до -2,5 В при типовом значении -1,6 В.
Динамические параметры рассчитаны на работу в схемах с высокой частотой переключения: полный заряд затвора составляет 23 нКл, из которых заряд затвор-исток — 4 нКл, а заряд сток-затвор — 5,1 нКл. Входная емкость равна 1250 пФ, выходная — 90 пФ, проходная — 58 пФ. Задержка включения составляет 13,5 нс при времени нарастания 42 нс, задержка выключения — 66 нс при времени спада 15,8 нс.
Рассеиваемая мощность при температуре корпуса 25°C ограничена 25 Вт со снижением на 0,2 Вт на каждый градус превышения, рабочий и складской диапазон температур — от -55°C до +150°C. Встроенный обратный диод сток-исток имеет прямое падение напряжения -1,0 В и может использоваться как элемент свободного хода в цепях с индуктивной нагрузкой.
Основные характеристики
- Корпус: DPAK
- Тип канала: P-канальный
- Максимальное напряжение сток-исток: -60 В
- Максимальный ток стока (25°C / 100°C): -16 А / -10 А
- Импульсный ток стока: -64 А
- Ток лавинного пробоя (одиночный импульс): -32 А
- Сопротивление открытого канала тип. (Vgs=-10В / -4,5В): 40 мОм / 53 мОм
- Сопротивление открытого канала макс. (Vgs=-10В / -4,5В): 48 мОм / 65 мОм
- Пороговое напряжение затвора: от -1,0 до -2,5 В (тип. -1,6 В)
- Полный заряд затвора: 23 нКл
- Входная / выходная / проходная емкость: 1250 пФ / 90 пФ / 58 пФ
- Задержка включения / выключения: 13,5 нс / 66 нс
- Рассеиваемая мощность при 25°C: 25 Вт
- Диапазон рабочих и складских температур: от -55°C до +150°C
Где применяется
- Приводы электродвигателей: силовые ключи в мостовых и полумостовых схемах управления
- Электроинструмент: коммутация цепей питания от аккумуляторных батарей
- Светодиодные драйверы: регулирование тока нагрузки в LED-приложениях
- Защита от переполюсовки питания: включение по схеме с P-каналом для отсечения обратного тока
