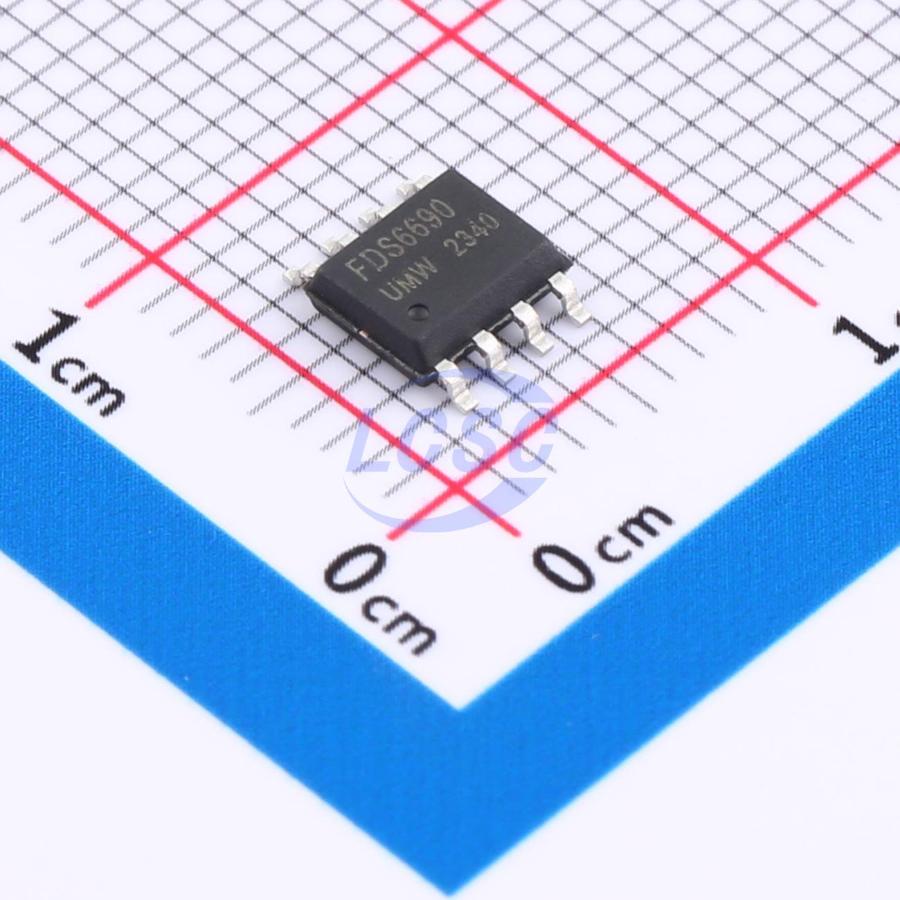

Транзистор MOSFET Onsemi FDS6690A — N-канальный полевой транзистор с изолированным затвором в низкопрофильном корпусе SO-8, предназначенный для силовых ключевых схем с напряжением сток-исток до 30 В. Прибор рассчитан на непрерывный ток стока 11 А и допускает импульсный ток до 50 А, что позволяет использовать его в цепях с высокими пусковыми токами без превышения предельных режимов.
Сопротивление открытого канала у этого исполнения невелико: при напряжении затвор-исток 10 В и токе стока 11 А оно составляет 9,8 мОм в типовом режиме и не превышает 12,5 мОм. При нагреве кристалла до 125°C сопротивление канала возрастает до 13,7–22,0 мОм, а при пониженном напряжении затвор-исток 4,5 В и токе 10 А остаётся в пределах 12,0–17,0 мОм. Такое поведение важно для расчёта тепловых потерь в устройствах, где транзистор работает при разных уровнях управляющего напряжения.
Заряд переключения у транзистора небольшой: заряд затвор-исток составляет 3,4 нКл, заряд сток-затвор — 4,0 нКл, входная ёмкость — 1205 пФ, выходная — 290 пФ. Время задержки включения не превышает 19 нс, время нарастания фронта — 10 нс, время задержки выключения — 44 нс, время спада — 19 нс. Эти значения определяют скорость коммутации в импульсных схемах и уровень динамических потерь на рабочих частотах DC/DC-преобразователей.
В структуру транзистора встроен обратный диод с временем восстановления 24 нс и зарядом восстановления 27 нКл, прямое падение напряжения на диоде составляет 0,74 В в типовом режиме и не превышает 1,2 В, максимальный длительный ток через диод — 2,1 А. Диапазон рабочих температур перехода — от -55 до +150°C, тепловое сопротивление переход-среда — 50°C/Вт при одиночной работе транзистора на плате.
Основные характеристики
- Тип канала: N-канал
- Напряжение сток-исток: 30 В
- Ток стока непрерывный: 11 А
- Ток стока импульсный: 50 А
- Сопротивление канала (Vgs 10 В, Id 11 А): 9,8 мОм тип. / 12,5 мОм макс.
- Сопротивление канала при 125°C: 13,7–22,0 мОм
- Напряжение затвор-исток: ±20 В
- Заряд затвор-исток / сток-затвор: 3,4 нКл / 4,0 нКл
- Время восстановления обратного диода: 24 нс
- Диапазон температур перехода: -55…+150°C
- Тепловое сопротивление переход-среда: 50°C/Вт
- Корпус: SO-8
- Маркировка: FDS6690A
Где применяется
- Импульсные источники питания: ключевой элемент в понижающих и повышающих DC/DC-преобразователях благодаря малому сопротивлению канала и быстрому переключению
- Синхронное выпрямление: встроенный обратный диод с коротким временем восстановления снижает потери при работе в паре с управляющим ключом
- Коммутация нагрузки: включение и отключение силовых цепей в промышленной автоматике и системах распределения питания
- Компактные силовые модули: корпус SO-8 подходит для плат с ограниченным местом под силовые компоненты
