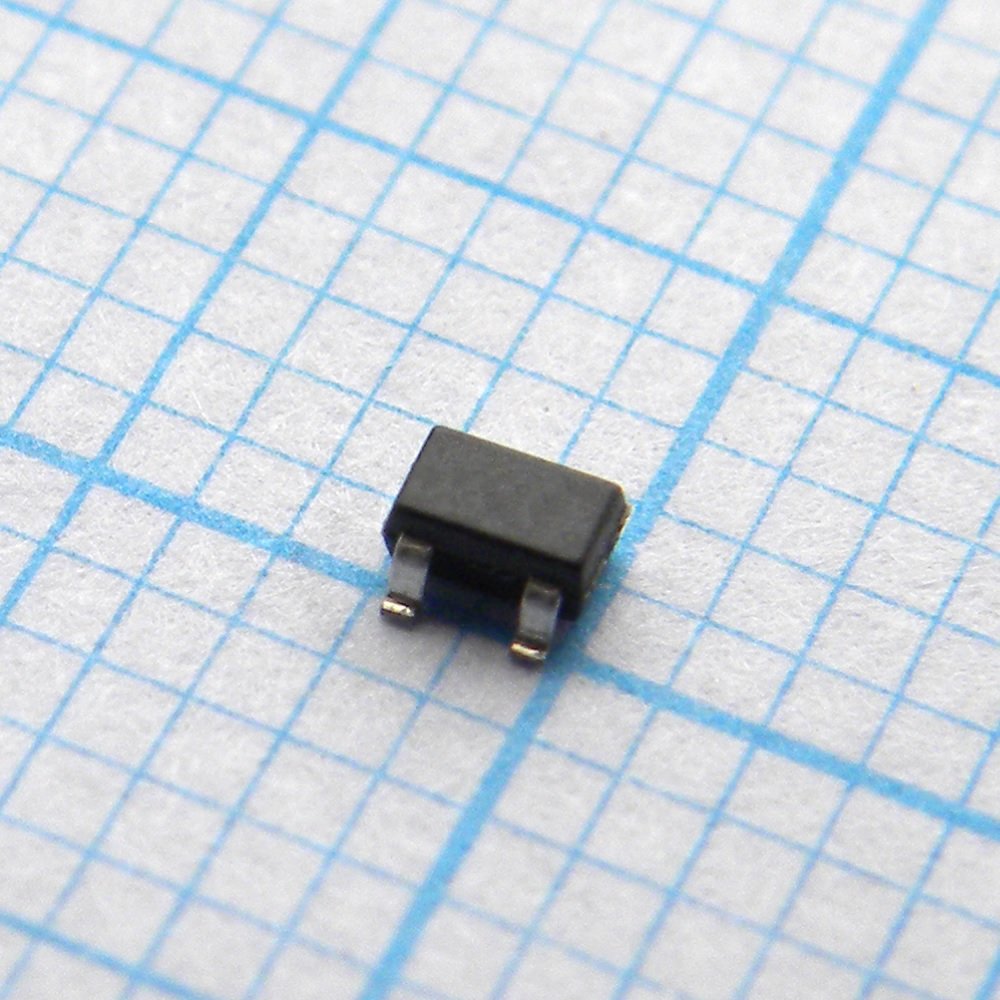

Транзистор MOSFET Nexperia BSS138PW — полевой транзистор с N-каналом, рассчитанный на максимальное напряжение сток-исток 60 В и постоянный ток стока 320 мА при рассеиваемой мощности до 0,31 Вт. Компонент выполнен в корпусе SOT323 (SC-70) — уменьшенном варианте типового SOT23, что позволяет применять его на платах с высокой плотностью монтажа, где стандартный трёхвыводной корпус уже не помещается.
Транзистор относится к категории логических MOSFET: пороговое напряжение затвора не превышает 1,5 В, а сопротивление открытого канала составляет 0,9 Ом при напряжении затвор-исток 10 В и 1 Ом при 5 В. Общий заряд затвора всего 0,72 нКл, время включения не более 6 нс, задержка выключения — 9 нс типовых значений. Такое сочетание параметров делает прибор пригодным для быстрой коммутации логических уровней и управления от микроконтроллерных выходов без дополнительного драйвера.
Допустимая рассеиваемая мощность зависит от способа монтажа: для стандартного посадочного места на плате она составляет 0,26 Вт, для платы с медной площадкой отвода тепла 1 см² — 0,31 Вт, а при пайке непосредственно на массивную точку соединения — до 0,83 Вт. Тепловое сопротивление переход-среда соответственно меняется от 415–480 К/Вт до 350–400 К/Вт в зависимости от исполнения платы, поэтому при проектировании закладывается конкретный вариант теплоотвода.
Диапазон рабочих температур и температур перехода — от -55°C до +150°C, что вместе с квалификацией по автомобильному стандарту AEC-Q101 указывает на применимость транзистора в изделиях с повышенными требованиями к надёжности. Токи утечки минимальны — 1 мкА при 25°C и 10 мкА при 150°C, что важно для схем, где ток в закрытом состоянии должен оставаться пренебрежимо малым.
Основные характеристики
- Корпус: SOT323 (SC-70)
- Максимальное напряжение сток-исток: 60 В
- Постоянный ток стока: 320 мА
- Импульсный ток стока: 1,2 А
- Сопротивление канала в открытом состоянии (Uзи=10В, тип.): 0,9 Ом
- Пороговое напряжение затвора (макс.): 1,5 В
- Общий заряд затвора: 0,72 нКл
- Рассеиваемая мощность (стандартное посадочное место): 0,26 Вт
- Диапазон рабочих температур: от -55°C до +150°C
- Квалификация: AEC-Q101
Где применяется
- Коммутация сигнальных цепей: включение и отключение маломощных нагрузок по команде от логического уровня
- Преобразование уровней: согласование логических сигналов разного напряжения питания
- Портативная электроника: компактный корпус подходит для плотного монтажа в устройствах с ограниченным пространством
- Автомобильная электроника: квалификация AEC-Q101 допускает использование в бортовых системах с повышенными требованиями к отказоустойчивости
