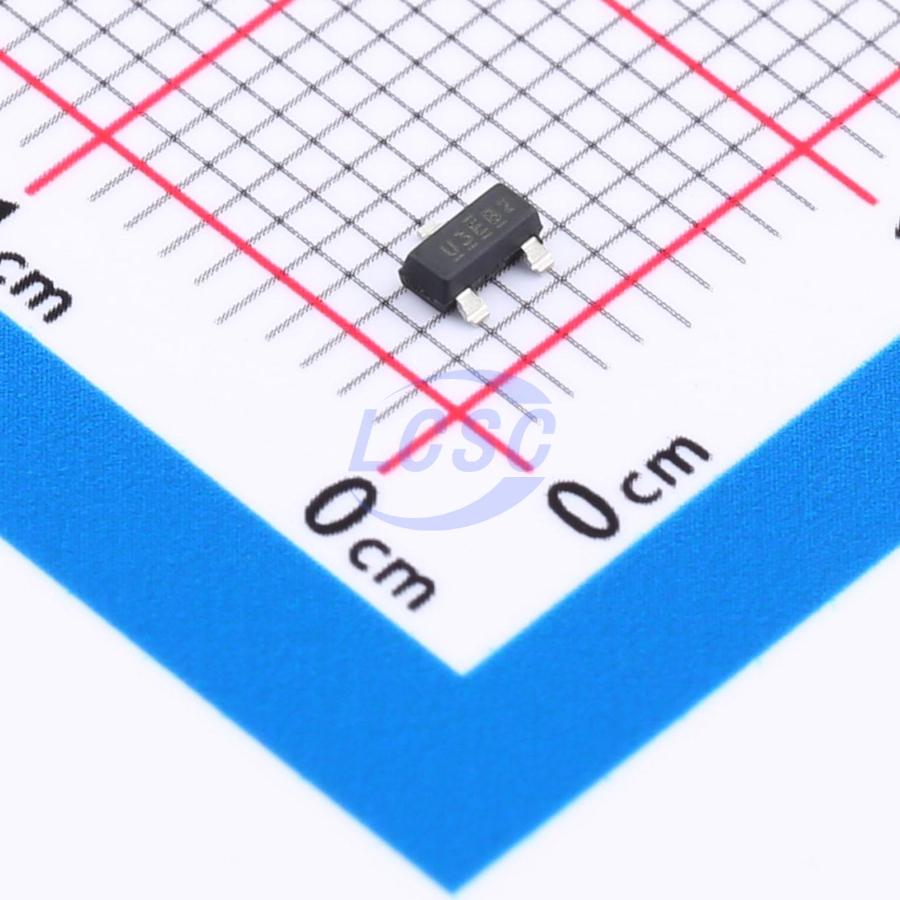

Транзистор MOSFET Infineon IRLML6344 — N-канальный полевой транзистор в корпусе SOT-23 (Micro3), предназначенный для коммутации силовых цепей постоянного тока с низким напряжением. Максимальное напряжение сток-исток составляет 30 В, что позволяет использовать транзистор в схемах с батарейным питанием и в звеньях преобразователей напряжения, где требуется быстрый и экономичный силовой ключ малого размера.
Транзистор допускает постоянный ток стока до 5,0 А при температуре 25 °C и до 4,0 А при 70 °C — запас по нагреву закладывается уже на этапе выбора режима работы схемы. Сопротивление открытого канала при напряжении затвор-исток 4,5 В не превышает 29 мОм, при 2,5 В — 37 мОм, что снижает тепловые потери при протекании больших токов через миниатюрный корпус.
Заряд затвор-сток (эффект Миллера) составляет всего 2,4 нКл, а типовое время задержки включения и выключения — 4,2 нс и 22 нс соответственно, что обеспечивает быстрое и предсказуемое переключение в импульсных схемах на повышенных частотах. Встроенный обратный диод с максимальным зарядом восстановления 5,7 нКл и временем восстановления до 15 нс позволяет применять транзистор в мостовых и полумостовых каскадах без дополнительного шунтирующего диода.
Тепловое сопротивление переход-среда не превышает 100 °C/Вт, а рассеиваемая мощность ограничена 1,3 Вт при 25 °C и 0,8 Вт при 70 °C — при плотном монтаже это определяет площадь контактных площадок, отводящих тепло от корпуса. Диапазон температур перехода — от -55 до +150 °C, импульсный ток стока допускается до 25 А на короткие интервалы.
Основные характеристики
- Корпус: SOT-23 (Micro3)
- Максимальное напряжение сток-исток: 30 В
- Постоянный ток стока при 25 °C: 5,0 А
- Постоянный ток стока при 70 °C: 4,0 А
- Сопротивление сток-исток открытого канала при Vgs 4,5 В: 29 мОм
- Сопротивление сток-исток открытого канала при Vgs 2,5 В: 37 мОм
- Заряд затвор-сток (Miller), типовое значение: 2,4 нКл
- Рассеиваемая мощность при 25 °C / 70 °C: 1,3 / 0,8 Вт
- Тепловое сопротивление переход-среда: 100 °C/Вт
- Импульсный ток стока: 25 А
- Диапазон температур перехода: от -55 до +150 °C
Где применяется
- DC-DC преобразователи: силовой ключ в понижающих и повышающих схемах с батарейным питанием
- Управление питанием портативных устройств: включение и отключение отдельных узлов схемы по команде контроллера
- Мостовые и полумостовые каскады: быстрое переключение при малых потерях на встроенном обратном диоде
- Зарядные устройства и защита аккумуляторов: коммутация цепей заряда с низким падением напряжения на канале
