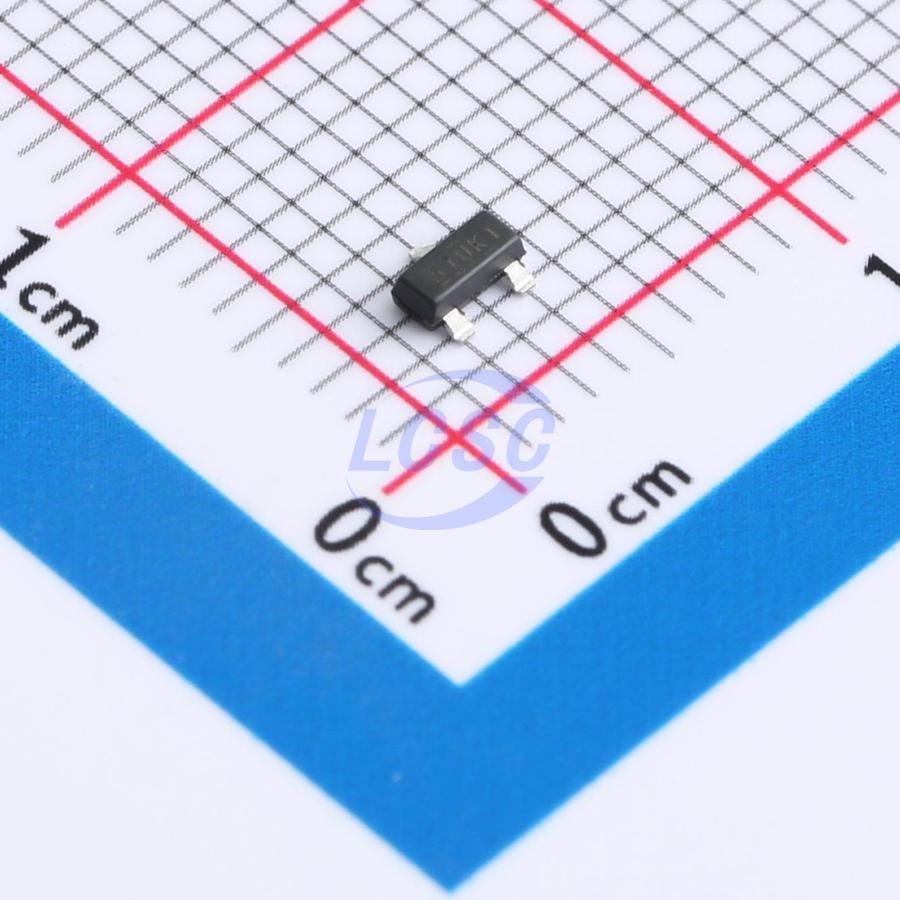

Транзистор MOSFET Infineon IRLML6244 — N-канальный полевой транзистор в корпусе SOT-23, рассчитанный на работу в низковольтных силовых цепях. Прибор открывается напряжением на затворе от единиц вольт и пропускает ток через канал с малым сопротивлением, что снижает потери на разогрев при коммутации нагрузки.
Пробивное напряжение сток-исток ограничено 20 В, поэтому транзистор рассчитан на низковольтные цепи питания — литиевые аккумуляторы, шины 5 и 12 В, вторичные цепи импульсных источников. Максимальный постоянный ток стока — 6,3 А при температуре окружающей среды 25 °C и снижается до 5,1 А при 70 °C за счёт роста внутреннего сопротивления и ограничения по рассеиваемой мощности.
Сопротивление открытого канала нормируется при двух значениях напряжения затвор-исток: 16 мОм типовое (21 мОм максимальное) при Vgs 4,5 В и 22 мОм типовое (29 мОм максимальное) при Vgs 2,5 В — то есть транзистор сохраняет приемлемые потери проводимости и при пониженном логическом уровне управления, что удобно при работе от 3,3-вольтовых контроллеров. Встроенный обратный диод пропускает ток до 1,3 А при прямом падении напряжения 1,2 В и восстанавливается за 12–18 нс, что важно для полумостовых и синхронных схем.
Заряд затвора невелик — полный заряд 8,9 нКл, заряд Миллера (Qgd) 4,4 нКл, — благодаря чему транзистор быстро переключается и подходит для работы на повышенных частотах преобразования без чрезмерных потерь на управление.
Основные характеристики
- Тип: N-канальный MOSFET
- Корпус: SOT-23
- Напряжение сток-исток (Vds): 20 В
- Напряжение затвор-исток (Vgs): ±12 В
- Пороговое напряжение затвора: 0,5–1,1 В (типовое 0,9 В)
- Постоянный ток стока: 6,3 А при 25 °C, 5,1 А при 70 °C
- Импульсный ток стока: 32 А
- Сопротивление канала (Vgs=4,5 В): 16 мОм тип., 21 мОм макс.
- Сопротивление канала (Vgs=2,5 В): 22 мОм тип., 29 мОм макс.
- Рассеиваемая мощность: 1,3 Вт при 25 °C, 0,8 Вт при 70 °C
- Полный заряд затвора (Qg): 8,9 нКл
- Время восстановления обратного диода: 12–18 нс
- Диапазон рабочих температур: от -55 до +150 °C
Где применяется
- DC/DC-преобразователи: коммутация силового ключа в понижающих и повышающих схемах с низким входным напряжением
- Управление нагрузкой: включение и отключение питания периферийных узлов от логических сигналов 3,3 и 5 В
- Зарядные и защитные цепи аккумуляторов: коммутация тока заряда и разряда благодаря малому сопротивлению канала и быстрому диоду
- Портативная электроника: миниатюрный корпус SOT-23 позволяет разместить ключ на плотной плате
