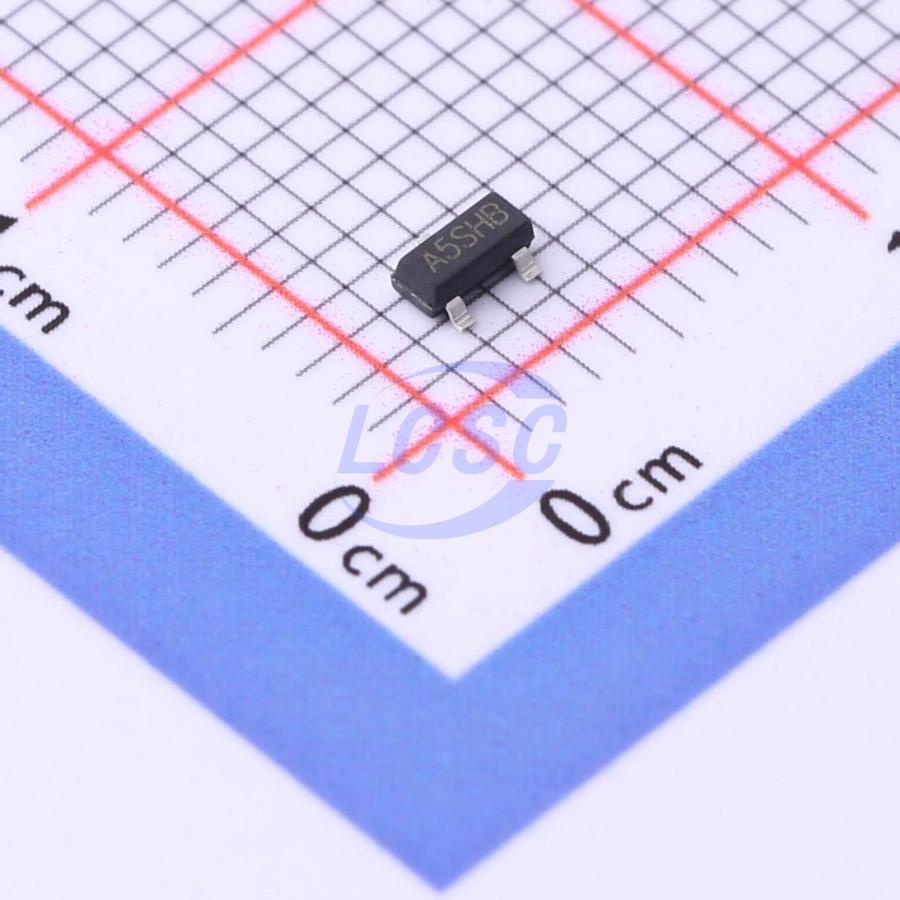

Транзистор MOSFET Infineon IRLML2244 — миниатюрный полевой транзистор с P-каналом в корпусе SOT-23, предназначенный для коммутации нагрузок в маломощных цепях постоянного тока. Компонент рассчитан на работу при напряжении сток-исток до 20 В и сочетает малые габариты с приемлемым запасом по току, что позволяет применять его на плотно скомпонованных платах портативной аппаратуры.
Ключевая особенность исполнения — низкое сопротивление открытого канала: при напряжении затвор-исток 4,5 В оно не превышает 59 мОм, а при пониженном напряжении 2,5 В остаётся в пределах 79 мОм. Такой разброс позволяет использовать транзистор как в цепях с полноценным управляющим напряжением, так и в схемах с ограниченным логическим уровнем, например при питании от одной ячейки батареи. Скорость переключения также рассчитана на импульсные режимы: время задержки включения — 7 нс, выключения — 34 нс, что обеспечивает предсказуемое поведение в схемах с частой коммутацией.
Входная, выходная и проходная емкости (570 пФ, 160 пФ и 110 пФ соответственно) вместе с внутренним сопротивлением затвора 16 Ом определяют, насколько быстро транзистор реагирует на управляющий сигнал и какая нагрузка ляжет на драйвер затвора. Встроенный обратный диод с временем восстановления 21 нс позволяет использовать транзистор в схемах защиты от неправильной полярности подключения питания без установки отдельного диода.
Диапазон рабочих температур перехода — от -55 до +150 °C, что покрывает большинство сценариев эксплуатации бытовой и промышленной электроники без дополнительного термостатирования. Рассеиваемая мощность при 70 °C ограничена значением 0,54 Вт, поэтому при токах, близких к максимальным, требуется учитывать теплоотвод через дорожки печатной платы.
Основные характеристики
- Корпус: SOT-23
- Максимальное напряжение сток-исток: 20 В
- Постоянный ток стока при 25 °C: 3,18 А
- Постоянный ток стока при 70 °C: 2,1 А
- Сопротивление сток-исток открытого канала при Vgs 4,5 В: 59 мОм
- Сопротивление сток-исток открытого канала при Vgs 2,5 В: 79 мОм
- Пороговое напряжение затвор-исток: от -0,5 до -1,5 В
- Общий заряд затвора: 6,9 нКл
- Входная / выходная / проходная емкость: 570 / 160 / 110 пФ
- Внутреннее сопротивление затвора: 16 Ом
- Рассеиваемая мощность при 70 °C: 0,54 Вт
- Диапазон температур перехода: от -55 до +150 °C
Где применяется
- Защита от обратной полярности: транзистор ставится последовательно в цепь питания и отключает нагрузку при неправильном подключении источника
- Управление питанием портативных устройств: коммутация питания отдельных узлов схемы по сигналу микроконтроллера
- Зарядные и балансировочные цепи батарей: низкое сопротивление канала снижает потери при заряде и разряде аккумулятора
- Ключевые каскады в компактных источниках питания: малые размеры корпуса и емкости позволяют работать на повышенных частотах преобразования
