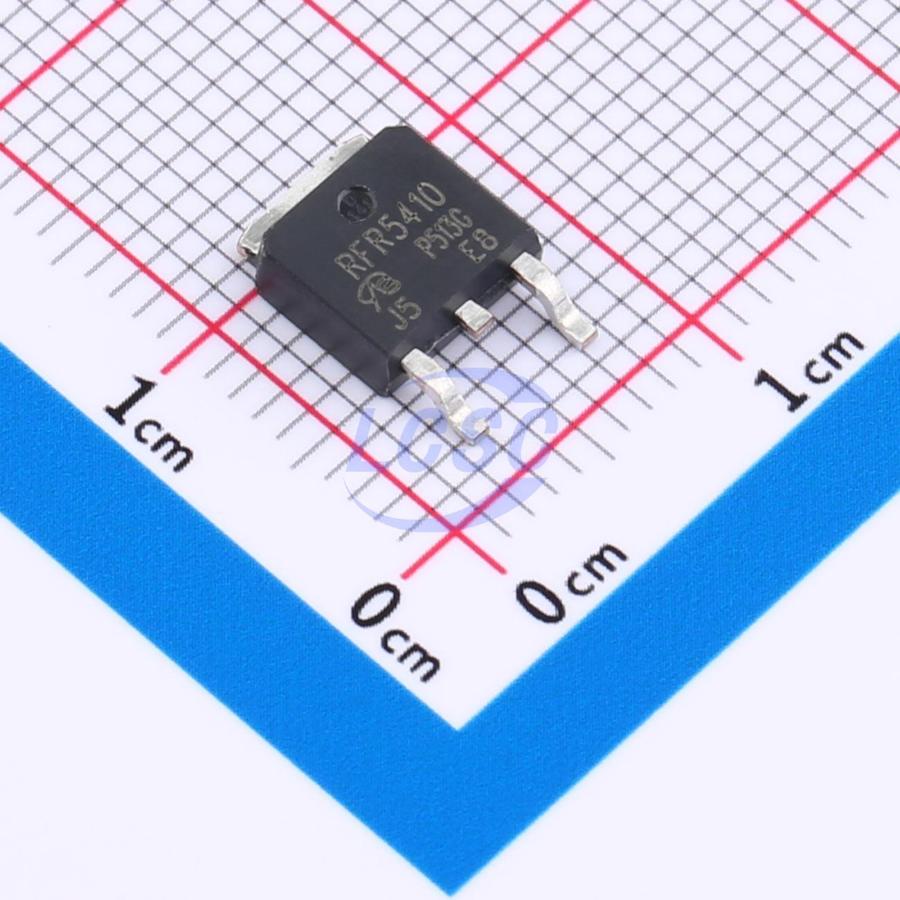

Транзистор MOSFET Infineon IRFR5410 IRFR5410PbF — P-канальный полевой транзистор с изолированным затвором в корпусе для поверхностного монтажа DPAK. Компонент управляет силовыми цепями напряжением до 100 В и применяется для коммутации нагрузки там, где нужна именно P-канальная структура — например, в цепях защиты от переполюсовки или в ключах верхнего плеча.
Максимальное напряжение сток-исток — 100 В, максимальный постоянный ток стока при 25°C — 13 А. Сопротивление открытого канала не превышает 205 мОм при токе 7,8 А и напряжении затвор-исток 10 В — этот параметр определяет тепловые потери транзистора в открытом состоянии и допустимую плотность тока через него.
Рассеиваемая мощность транзистора достигает 66 Вт при отводе тепла через корпус, поэтому в схемах с токами, близкими к предельным, требуется теплоотвод через печатную плату или радиатор. Максимальное напряжение затвор-исток — ±20 В, пороговое напряжение открытия — 4 В при токе стока 250 мкА. Заряд затвора не превышает 58 нКл при напряжении 10 В, входная ёмкость — до 760 пФ при напряжении сток-исток 25 В: эти параметры влияют на скорость переключения и требования к драйверу затвора.
Корпус DPAK (TO-252AA) с двумя выводами и теплоотводящей площадкой позволяет монтировать транзистор поверхностным способом и одновременно обеспечивает отвод тепла через плату. Рабочий диапазон температур перехода — от -55°C до +150°C, что допускает применение в промышленной аппаратуре с расширенными требованиями по нагреву.
Основные характеристики
- Структура: P-канальный MOSFET
- Максимальное напряжение сток-исток (Vdss): 100 В
- Максимальный ток стока при 25°C: 13 А
- Сопротивление открытого канала (Rds on): 205 мОм при 7,8 А, 10 В
- Рассеиваемая мощность: 66 Вт (Tc)
- Максимальное напряжение затвор-исток: ±20 В
- Пороговое напряжение затвора: 4 В при 250 мкА
- Заряд затвора: 58 нКл при 10 В
- Входная ёмкость: 760 пФ при 25 В
- Корпус: DPAK (TO-252AA)
- Монтаж: SMD
- Рабочая температура перехода: от -55°C до +150°C
Где применяется
- Защита от переполюсовки: включение в цепь питания для блокировки тока при неправильной полярности подключения.
- Силовые ключи верхнего плеча: коммутация нагрузки, подключённой к положительной шине питания.
- Промышленная автоматика: управление приводами и исполнительными механизмами в схемах с напряжением до 100 В.
- Блоки питания: коммутация и защита силовых цепей в импульсных и линейных источниках.
